PCB集成电路常见的封装
发表时间：2020-08-24 17:13:46 人气：6403
集成电路封装类型，封装就是指把硅片上的电路引脚用导线引到外部引脚处，以便与其他元器件连接。封装形式是指安装半导体集成电路芯片用的外壳形式。集成电路常见的封装形式请见下文：
1、BGA 封装 (ball grid array)
球形触点陈列，表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用 以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。也 称为凸点陈列载体(PAC)。引脚可超过200，是多引脚LSI 用的一种封装。封装本体也可做得比QFP(四侧引脚扁平封装)小。例如，引脚中心距为1.5mm 的360 引脚 BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。而且BGA 不 用担心QFP 那样的引脚变形问题。 该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有 可能在个人计算机中普及。最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。现在 也有一些LSI 厂家正在开发500 引脚的BGA。 BGA 的问题是回流焊后的外观检查。现在尚不清楚是否有效的外观检查方法。有的认为 ，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。 美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为 GPAC(见OMPAC 和GPAC)。

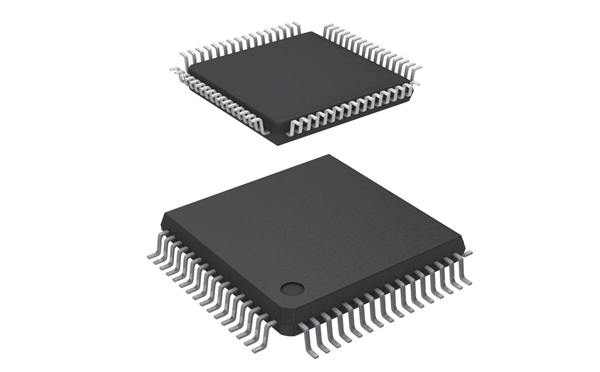

2、QFP封装
QFP（Quad Flat Package）为四侧引脚扁平封装，是表面组装集成电路主要封装形式之一，引脚从四个侧面引出呈翼（L）形。基材有陶瓷、金属和塑料三种。从数量上看，塑料封装占绝大部分。当没有特别表示出材料时，多数情况为塑料QFP。塑料QFP是最普及的多引脚LSI封装，不仅用于微处理器、门阵列等数字逻辑LSI电路，而且也用于VTR信号处理、音响信号处理等模拟LSI电路。引脚中心距有1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm等多种规格，引脚间距最小极限是0.3mm，最大是1.27mm。0.65mm中心距规格中最多引脚数为304。
为了防止引脚变形，现已出现了几种改进的QFP品种。如封装的四个角带有树脂缓冲垫（角耳）的BQFP，它在封装本体的四个角设置突起，以防止在运送或操作过程中引脚发生弯曲变形。
3.Cerdip封装
用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。带有 玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。引脚中 心 距2.54mm，引脚数从8 到42。在日本，此封装表示为DIP－G(G 即玻璃密封的意思)。
4.PLCC(plastic leaded chip carrier)
带引线的塑料芯片载体。表面贴装型封装之一。引脚从封装的四个侧面引出，呈丁字形 ， 是塑料制品。美国德克萨斯仪器公司首先在64k 位DRAM 和256kDRAM 中采用，现在已经 普 及用于逻辑LSI、DLD(或程逻辑器件)等电路。引脚中心距1.27mm，引脚数从18 到84。 J 形引脚不易变形，比QFP 容易操作，但焊接后的外观检查较为困难。 PLCC 与LCC(也称QFN)相似。以前，两者的区别仅在于前者用塑料，后者用陶瓷。但现 在已经出现用陶瓷制作的J 形引脚封装和用塑料制作的无引脚封装(标记为塑料LCC、PC LP、P －LCC 等)，已经无法分辨。为此，日本电子机械工业会于1988 年决定，把从四侧引出 J 形引 脚的封装称为QFJ，把在四侧带有电极凸点的封装称为QFN(见QFJ 和QFN)。
5.COB(Chip On Board)
通过bonding 将IC裸片固定于印刷线路板上。也就是是将芯片直接粘在PCB上用引线键合达到芯片与PCB的电气联结然后用黑胶包封。COB的关键技术在于Wire Bonding（俗称打线）及Molding（封胶成型），是指对裸露的机体电路晶片(IC Chip)，进行封装，形成电子元件的制程，其中IC藉由焊线(Wire Bonding)、覆晶接合(Flip Chip)、或卷带接合(Tape Automatic Bonding；简称（TAB)等技术，将其I/O经封装体的线路延伸出来。
