PCB线路板抄板是什么？
发表时间：2020-08-31 09:30:26 人气：6462
何为抄板？抄板也叫克隆或仿制，是对某款产品设计出来的PCB板进行反向技术研究，抄板等于复制板，把手上的电路板复制出来，然后进行批量生产。那么抄板是怎么做的，需要准备哪些东西？接下来由成都子程电子为您解答。
第一步，首先我们拿一块PCBA电路板，在笔记上或者文件档中记录好pcba上的所有元器件的型号，参数，以及对应的位置。在解剖前最好拍一张照片，以免记录过程中出错，尤其是二极管，三级管的方向，IC缺口的方向。有很多BGA的封装我们也要记录。

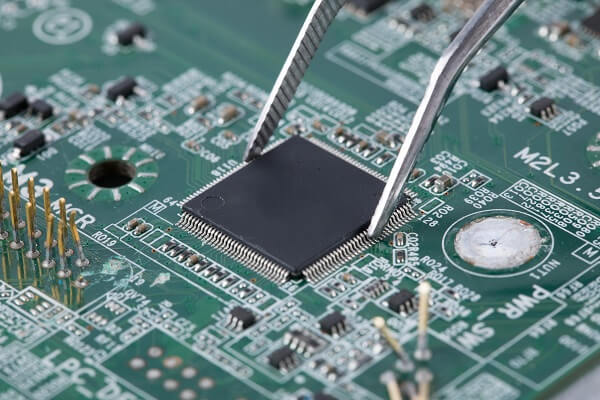

第二步，记录好所有封装的元器件以后，要进行拆除所有器件，并且将PAD孔里的锡去掉。用工业酒精将PCBA电路板清洗干净，然后放入设定的扫描仪内，扫描仪扫描的时候需要把像素稍调高一些，这样会更加清楚的看到每个纹路和线路以及结构的图像。再用水纱纸将顶层和底层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色方式将两层分别扫入。注意，PCB在扫描仪内摆放一定要横平竖直，否则扫描的图象就无法使用。
第三步，调整画布的对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，检查线条是否清晰，如果不清晰，则重复本步骤。如果清晰，将图存为黑白BMP格式文件TOP.BMP和BOT.BMP，如果发现图形有问题还可以用PHOTOSHOP进行修补和修正。
第四步，将两个BMP格式的文件分别转为PROTEL格式文件，在PROTEL中调入两层，如过两层的PAD和ⅥA的位置基本重合，表明前几个步骤做的很好，如果有偏差，则重复第三步。
第五步，将TOP层的BMP转化为TOP.PCB，注意要转化到SILK层，就是黄色的那层，然后你在TOP层描线就是了，并且根据第二步的图纸放置器件。画完后将SILK层删掉。不断重复直到绘制好所有的层。
第六步，在PROTEL中将TOP.PCB和BOT.PCB调入，合为一个图就OK了。
第七步，用激光打印机将TOPLAYER，BOTTOM LAYER分别打印到透明胶片上（1：1的比例），把胶片放到那块PCB上，比较一下是否有误，如果没错，你就大功告成了。
一块和原板一样的抄板就诞生了，但是这只是完成了一半。还要进行测试，测试抄板的电子技术性能是不是和原板一样。如果一样那真的是完成了。
