60K多pin电源通讯板PCB设计案例
发表时间：2021-06-21 09:00:24 人气：3346
索福特科技成功完成了一款多引脚通讯板的PCB deSIgn。该板的技术参数超过60K引脚，板的布局空间紧凑。客户要求在2个月内完成PCB设计(PCB deSIgn)，模拟si和PCB制造，在客户的原理图最终确定之前，PCB设计已经开始，相当于一边审核原理图，一边修改方案进行设计，同时进行si模拟；板上小电压大电流的电源种类多，接口种类多，速度相当快。
接口类型:SFP+、因特拉肯、QPI、PCIE3、DDR4、DDR3信号等
标准:SFF 8431、QPI 3.0、PCIe 3.0、Jesd79-4、Jesd79-3e等
速度:
1.pcie 3.0-8 Gbps；
2.pcie 2.0-5 Gbps；
3.QPI-8千兆位/秒；
4.DDR 4-2133 Mbps；
5.DMI-5 Gbps；
6.因特拉肯-12.5 Gbps/10.3125 Gbps；
7.DDR 3-1600 Mbps；
8 . serdes-10.3125 Gbps；
模拟描述:
项目布局较为密集，电源种类多，信号高速，最高信号速率为12.5G，这就要求PCB布线层面规划到位，信号质量得到保证。模拟SI确认后，最终采用介电常数相对较小的TU872SLK-sp，采用高速信号进行反钻PCB设计；电源通道需要统筹规划，大电流电源保证足够的电流平面，最终满足客户的设计要求。

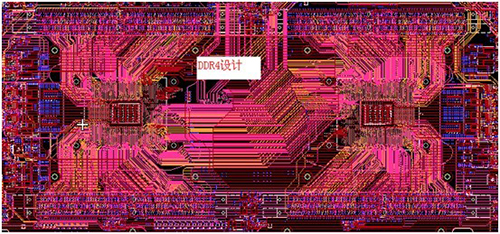

(1)DDR4部分的设计:
(2)主芯片DDR3的设计:

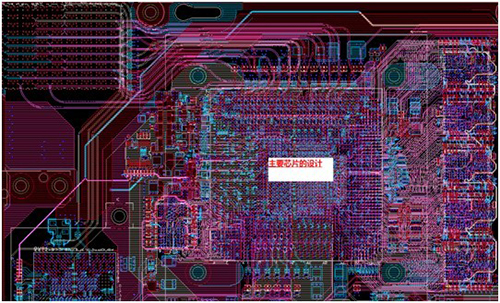

(3)主要芯片设计:

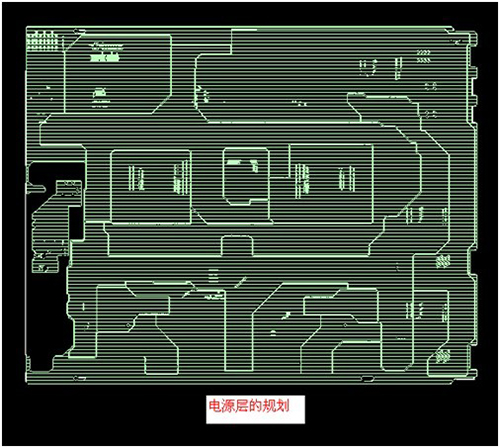

(4)电源层的PCB设计:
