电源板在进行贴片加工是有哪些工艺要求
发表时间：2021-04-20 09:57:43 人气：2294

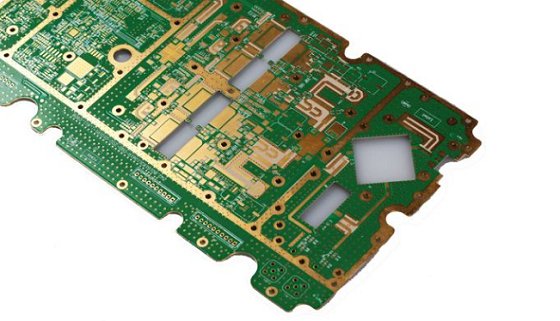

提供发电源的pcb线路板几乎都叫电源板，电源板是以电源发起功能处理为主的机板。电源板的smt贴片加工工艺流程基本分为三大工序：SMT贴片元器件自动贴装、波峰焊插件、手工作业段。那么电源板在进行贴片加工的过程中，都会有那些工艺要求呢？
1、首先是电源板pcb的耐温要求，是否达到客户要求的等级；是否是符合无铅工艺；源板有没有起泡，特别是胶纸板的工艺要求更加注重。
2、Smt贴片加工器件的耐温值能完全满足板上零件熔锡温度的要求（满足222度以上40-90秒；承受温度为245度以上）。客户如有特別要求，要提早通知和提供資料。
3、电源板在进行贴片加工时零件的间距，物料的大料和小料之间不能小于1mm，0805以下物料之间的间距大于0.3mm。
4、smt贴片加工的焊盘设计要求，焊盘不能有过线孔，元器件焊盘边不能有漏锡孔，电源板的电路设计要符合器件的包装要求。
5、电源板的半边要求，传送边不能有缺口。
电源板的pcba制作过程为了达到更高的准确性，电源板的PCBA加工双面表面组装工艺流程：A面印刷焊膏—贴片—回流焊接—翻板—B面印刷焊锡膏—贴片—回流焊接。
