PCB抄板是什么？制造过程是怎样的？
发表时间：2021-03-03 10:09:04 人气：3049

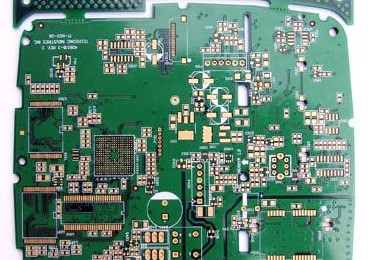

PCB抄板就是一种反向研究技术，就是通过一系列反向研究技术，来获取一款优秀电子产品的PCB设计电路，还有电路原理图和BOM表。业界也常被称为电路板抄板、电路板克隆、电路板复制、PCB克隆、PCB逆向设计或PCB反向研发。
关于PCB抄板的定义，业界和学术界有多种说法，但是都不太完整，如果要给PCB抄板下一个准确的定义，可以借鉴国内权威的PCB抄板实验室的说法：PCB抄板，即在已经有电子产品实物和电路板实物的前提下，利用反向研发技术手段对电路板进行逆向解析，将原有产品的PCB文件、物料清单（BOM）文件、原理图文件等技术文件以及PCB丝印生产文件进行1：1的还原，然后再利用这些技术文件和生产文件进行PCB制板、元器件焊接、飞针测试、电路板调试，完成原电路板样板的完整复制。由于电子产品都是由各类电路板组成核心控制部分进行工作，因此，利用PCB抄板这样一个过程，可完成任何电子产品全套技术资料的提取以及产品的仿制与克隆。
pcb抄板的步骤：
第一步，拿到一块PCB，首先在纸上记录好所有元气件的型号，参数，以及位置，尤其是二极管，三机管的方向，IC缺口的方向。最好用扫描仪扫描出两张元气件位置的照片，这样对以后还原样机有很大的帮助。
第二步，拆掉所有器件，并且将PAD孔里的锡去掉。用超声波将pcb空板子冲洗干净，然后放入扫描仪内，注意，PCB在扫描仪内摆放一定要横平树直，否则扫描的图象就无法使用，然后打开Photoshop软件输入扫描仪，扫描仪启动以后这时设置扫描DPI《分辨率》可根据密度不同来设置，假如设置是600DPI。用彩色方式将丝印面扫入，并保存好名字自定义出来，底层丝印方法一样。
第三步，用水纱纸将TOPLAYER和BOTTOMLAYER两层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHOTOSHOP软件，用彩色方式将两层分别扫入后保存。《注意》PCB在扫描仪内摆放一定要横平树直。
第四步，调整画布的尺寸的大小，对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，检查线条是否清晰，如果不清晰，则重复本步骤。如果清晰，将图存为黑白BMP格式文件TOP.BMP和BOT.BMP。
第五步，将两个BMP格式的文件分别转为PROTEL格式文件，在PROTEL中调入两层，如过两层的PAD和VIA的位置基本重合，表明前几个步骤做的很好，如果有偏差，则重复第三步之第四步。
第六步，将TOP.BMP转化为TOP.PCB，注意要转化到SILK层，就是黄色的那层，然后你在TOP层描线就是了，并且根据第二步的图纸放置器件。画完后将SILK层删掉。
第七步，将BOT。BMP转化为BOT。PCB，注意要转化到SILK层，就是浅黄色的那层，然后你在BOT层描线就是了。画完后将SILK层删掉。
第八步，在PROTEL中将TOP。PCB和BOT。PCB调入，合为一个图就OK了。
第九步，同样中间层的抄板过程也是一样的，重复步骤6-7步骤，最后输出的PCB文件，就是多层合在一起的和实物一摸一样的PCB图了。
第十步，将原来的图片和pcb抄板后的文件1：1的对比，如果没错，你就大功告成了。
