PCB外形和尺寸的设计
发表时间：2020-11-11 09:41:25 人气：2575
PCB外形和尺寸是由贴装机的PCB传输方式、贴装范围决定的。
1.PCB外形
(1)当PCB定位在贴装工作台上，通过工作台传输PCB时，对PCB的外形没有特殊要求。

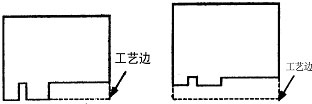

(2)当直接采用导轨传输PCB时，PCB外形必须是笔直的。如果是异形PCB，必须设计工艺边使PCB的外形成直
2.PCB尺寸
PCB尺寸是由贴装范围决定的，设计PCB时要考虑贴装机x、Y方向最大和最小的贴装尺寸，以及最大和最小的PCB厚度。
当PCB尺寸小于最小贴装尺寸时，必须采用拼板方式。拼板可以提高生产效率，双面全表面组装时，可采用双数拼板、正反面各半、两面图形完全相同的设计。这种设计可以采用同一块模板，节省生产准备时间，提高生产效率和设备利用率。
