pcb分板机原理
发表时间：2020-11-10 10:46:13 人气：3482

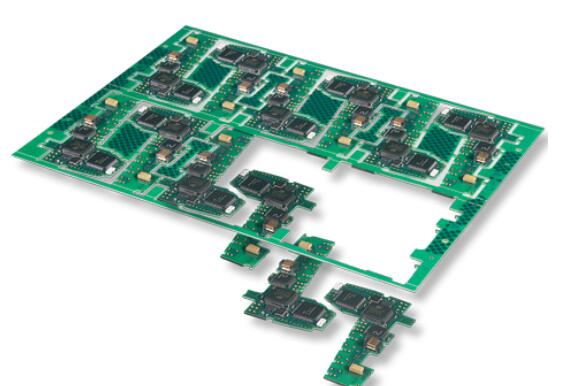

PCB板在进行分板时，传统上一般采用人工分板，这种分板方式时效比较快，但是人工进行分板时，因力道和分板角度的差异，容易造成PCB电气回路及零件、锡道的破坏，这时PCB分板机便应运而生了，并成为SMT标准的作业方式。
1、分板前首先确认工程师编辑的分板程式是否无误，当工程师在编辑或调出之前使用的程式时，先要进行预览检查，左右工作台程式检查无误后方可先让工程师分别在左右加工一块出来确认，确认无误方可由操作员自行操作。
2、将所需要冲压的PCB板放入到治具内，分清楚板的方向和正反面放入治具，并将板的定位治具的定位柱上，用手轻压确认是否放到位，然后分板治具盖子盖下，按左或右的绿色按钮，此时工作台自动进入分板位置。
3、点击软件的预览按钮，按钮为红色，观察每个切割的位置是否正确，览检无误后，先点软件上的停止按钮，几秒后颜色变绿色并自动变更为加工按钮，工作台自动退出，正式加工时点击软件上的加工按钮，加工开始。
pcb板分板机的种类
PCB分板机常见的主要有激光分板机、曲线分板机、走刀式分板机、铡刀式分板机、冲压式分板机、手推式分板机、铣刀式分板机。
激光分板机是新兴工艺，随着激光技术的发展，电子制造领域中激光技术的应用越来越多，在PCB分板中的应用就是其中一个。，根据需求采用不同的激光器，目前可选择的有紫外激光器、CO2激光器、绿光激光器和皮秒激光器，自然价格也差异非常大。综合性价比来看，目前主流采用的是紫外激光器和绿光激光器。
紫外激光切割机对PCB分板的厚度较低，一般不超过1mm，绿光主要是功率大，针对1mm以上的PCB进行激光分板。
激光分板机最大的有点是切割效率和切割效果，切割的边缘无碳化，无毛刺。并且有吸附功能，这也就做到无粉尘，无烟味。激光采用的是非接触的加工方式，热影响小，不会对基材、或者有源器件的基板有损伤，无应力。采用CCD定位，电脑控制自动切割，还可以实现自动上下料的功能。最大限度提升设备的生产效率和节省人工成本。
当然激光分板机的缺点也非常明显，价格昂贵，拓普银光电的紫外激光PCB分板机的价格在2016年九月份的最新报价在40-80万（根据配件、激光器功率而定），这对初期的投入成本就非常高了，但好在目前拓普银光电的PCB激光分板机可以分期付款，这也就前期投入成本的压力。
而曲线分板机、走刀式分板机、铡刀式分板机、冲压式分板机、手推式分板机、铣刀式分板机这几种PCB分板的设备的缺陷在于他们都是有接触的加工方式，会产生应力，伤及基材。切割的边缘存在毛边，并且会产生大量的粉尘，不利于可持续性和环保性的发展需求。
当然相对来说这几种模式的投入成本相对较低。但总体来讲需要根据自身的需求来定，选择哪种设备最为理想。比如说，如果你的加工量仅仅是满足自己小部分生产需求的，那就没必要购买高质量设备，可以多花点时间慢慢的用手推式分板机就可以，但如果有高质量需求和大批量生产，激光分板机或许也是不错的选择。
