地线回路规则

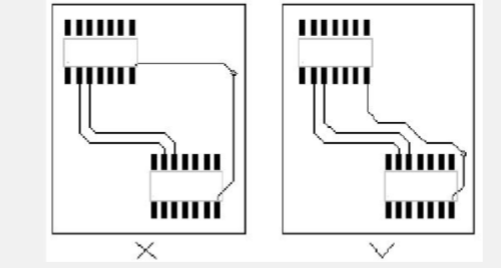

环路规则，即信号线与其回路构成的环面积要尽可能小，环面积越小，对外的辐射越少，接收外界的干扰也越小。针对这一规则，在地平面分割时，要考虑到地平面与重要信号走线的分布，防止由于地平面开槽等带来的问题；在双层板设计中，在为电源留下足够空间的情况下，应该将留下的部分用参考地填充，且增加一些必要的地过空孔，将双面地信号有效连接起来，对一些关键信号尽量采用地线隔离，对一些频率较高的设计，需特别考虑其地平面信号回路问题，建议采用多层板为宜。

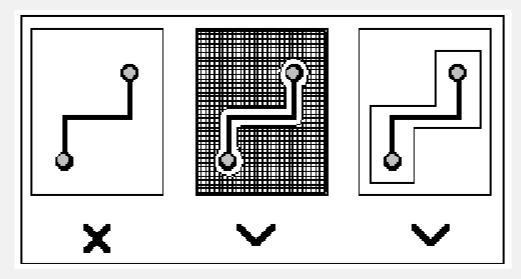

屏蔽保护规则
对应地线回路规则，实际上也是为了尽量减小信号的回路面积，多见于一些比较重要的信号，如时钟信号，同步信号；对一些特别重要，频率特别高的信号，应该考虑采用铜轴电缆屏蔽结构设计，即将所布的线上下左右用地线隔离，而且还要考虑好如何有效的让屏蔽地与实际地平面有效结合。
串扰控制规则
串扰（CrossTalk)是指PCB上不同网络之间因较长的平行布线引起的相互干扰，主要是由于平行线间的分布电容和分布电感的作用。克服串扰的主要措施是：
加大平行布线的间距，遵循3W规则；
在平行线间插入接地的隔离线；
减小布线层与地平面的距离。
3W规则
为了减少线间串扰，应保证线间距足够大，当线中心间距不少于3倍线宽时，则可保持70%的电场不互相干扰，称为3W规则。如要达到98%的电场不互相干扰，可使用10W的间距。

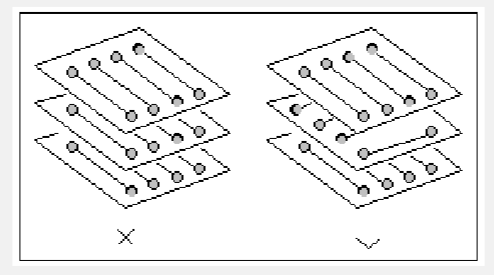

走线的方向控制规则
走线的方向控制规则，即相邻层的走线方向成正交结构。避免将不同的信号线在相邻层走成同一方向，以减少不必要的层间窜扰；当由于板结构限制（如某些背板）难以避免出现该情况，特别是信号速率较高时，应考虑用地平面隔离各布线层，用地信号线隔离各信号线。

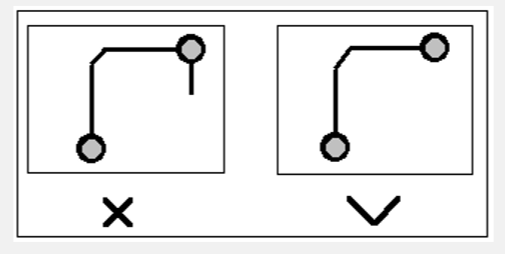

走线的开环检查规则
一般不允许出现一端浮空的布线（Dangling Line)，主要是为了避免产生"天线效应"， 减少不必要的干扰辐射和接受，否则可能带来不可预知的结果。

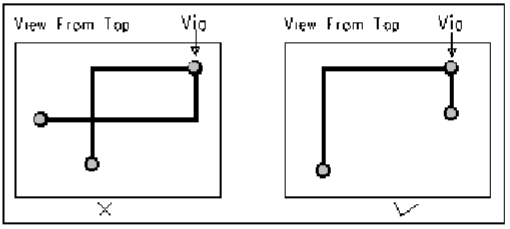

走线闭环检查规则
防止信号线在不同层间形成自环。在多层板设计中容易发生此类问题，自环将引起辐射干扰。

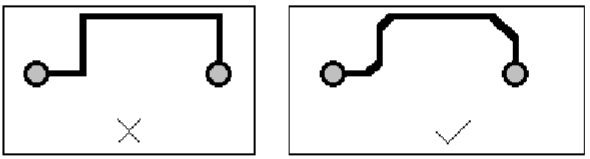

倒角规则
PCB设计中应避免产生锐角和直角，产生不必要的辐射，同时工艺性能也不好。

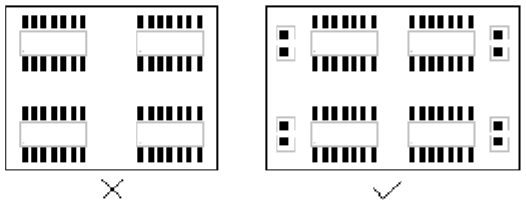

器件去藕规则
在印制版上增加必要的去藕电容，滤除电源上的干扰信号，使电源信号稳定。推荐电源经过滤波电容后连到电源管脚上。
电源地平面完整性规则
对于导通孔密集的区域，要注意避免孔在电源和地层的挖空区域相互连接，形成对平面层的分割，从而破坏平面层的完整性，并进而导致信号线在地层的回路面积增大。为避免破坏平面层，做Fanout时过孔间距至少保证能走一根信号线。
电源地平面层重叠规则
不同电源层在空间上要避免重叠。主要是为了减少不同电源之间的干扰，特别是一些电压相差很大的电源之间，电源平面的重叠问题一定要设法避免，难以避免时可考虑中间隔地层。
20H规则
由于电源层与地层之间的电场是变化的，在板的边缘会向外辐射电磁干扰。称为边沿效应。解决的办法是将电源层内缩，使得电场只在接地层的范围内传导。以一个H（电源和 地之间的介质厚度）为单位，若内缩20H则可以将70%的电场限制在接地层边沿内；内缩100H 则可以将98%的电场限制在内。
