如何选择“常用开关电源芯片
发表时间：2020-09-26 12:06:15 人气：2250
选择电源IC不仅仅要考虑满足电路性能的要求及可靠性，还要考虑它的体积、重量、延长电池寿命及成本等问题。成都子程电子设备有限公司友情给出一些选择基本原则以及推荐。
①采用LDO的最佳条件
当要求输出电压中纹波、噪声特别小的场合，输入输出电压差不大，输出电流不大于100mA时采用微功耗、低压差（LDO）线性稳压器是最合适的，适合大多数便携式产品应用
②需负电源时尽量采用电荷泵
便携式仪器中往往需要负电源，由于所需电流不大，采用电荷泵IC组成电压反转电路最为简单，若要求噪声小或要求输出稳压时，可采用带LDO线性稳压器的电荷泵IC
③不要追求高精度、功能全的最新器件
电源IC的精度一般为±2%～±4%，精度高的可达±0.5%～±1%，要根据电路的要求选择合适的精度，这样可降低生产成本。功能较全的器件价格较高，所以无需关闭电源功能的或产品中无微处理器（μP）或微控制器（μC）的则无需选择带关闭电源功能或输出电源工作状态信号的器件，这样不仅可降低成本，并且尺寸更小。
④不要“大马拉小车”
电源IC最主要的三个参数是，输入电压VIN、输出电压Vo及最大输出电流Iomax。根据产品的工作电流来选择：较合适的是工作电流最大值为电源IC最大输出电流Iomax的70～90%。
LDO 的选择注意事项
1、输入、输出以及降低电压
输入电压必须大于预期输出电压与特定压降之和，即VIN > VOUT +VDROPOUT 。如果 VIN 降低至必需的电压以下，则我们说 LDO 出现"压降"，输出等于输入减去旁路元件 (pass element) 的 RDS(on) 乘以负载电流。
输入输出电压差是低压差线性稳压器最重要的参数。在保证输出电压稳定的前提下，该电压差越低，线性稳压器的性能越好。比如， 5.0V 的低压差线性稳压器，只要输入5.5V ，就能使输出电压稳定在5.0V 。
需要注意压降时的性能变化。驱动旁路晶体管的误差放大器完全打开或者出于"待发状态"(cocked) ，因此不产生任何环路增益。这意味着线路与负载调节很差。另外， PSRR 在压降时也会显著降低。
选用可提供预期输出电压的 LDO 作为节省外部电阻分压器成本与空间的固定选项，外部电阻分压器一般用于设置可调器件的输出电压。利用可调 LDO 可以设置输出，以提供内部参考电压，其一般为 1.2V
左右，只需把输出连接到反馈引脚。请与厂商确认是否具备该功能。
负载电流要求
在使用LDO 时，负载的最大要求电流最好为LDO 的额定输出电流的80%以下。
额定电流为比如 150mA 的 LDO 可能会在短时间内提供高出很多的电流。请查验最低输出电流限
值规范，或者咨询有关厂商。
用电设备的功率不同，要求稳压器输出的最大电流也不相同。通常，输出电流越大的稳压器成本越高。
为了降低成本，在多只稳压器组成的供电系统中，应根据各部分所需要的电流值选择适当的稳压器。
升压式DC/DC 变换器的效率高但纹波及噪声电压较大，低压差线性稳压器效率低但噪声最小，这两者结合组成的双输出电源IC 可较好地解决效率及噪声的问题。例如，数字电路部分采用升压式DC/DC 变换器电源而对噪声敏感的电路采用LDO 电源。这种电源IC 有MAX710/711 ，MAX1705/1706 等。

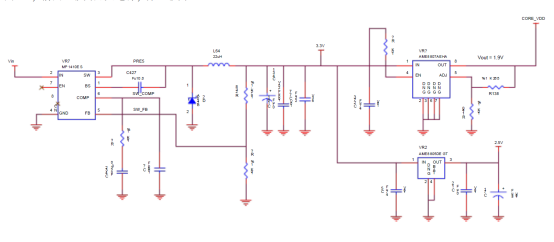

下图为示意图1，前面一级为开关电源，第二级为LDO 。
