双面板和多面板有哪些抄板方式？
发表时间：2024-01-17 09:16:42 人气：2075
简单来说，PCB抄板的技术实现过程就是扫描要抄板的电路板，记录详细的元件位置，然后拆下元件制作物料清单（BOM）并安排物料采购。空板是将扫描的图像通过抄板软件处理后恢复成PCB板图文件，然后将PCB文件发送到制版厂进行制板。板子制作完成后，将购买的元器件焊接到成品PCB板上，然后对电路板进行测试和调试。
那么，双面板和多层板的抄制方法有哪些呢？
双面板抄板方法：
1、扫描电路板的上下表面，保存两张BMP图片。
2、打开板抄板软件Quickpcb2005，点击“文件”“打开基础图像”，打开扫描图像。用PAGEUP放大屏幕，看到焊盘，按PP放置焊盘，按PT走线……就像小孩子描画一样，在这个软件中描出来，点击“保存”就生成了B2P文件。
3、点击“文件”“打开基础图像”，打开另一层的扫描彩色图像；
4. 再次单击“文件”和“打开”，打开之前保存的B2P文件。我们看到我们刚刚复制的板，叠加在这张图片上。—— 同一块PCB板，孔位相同，但电路连接不同。所以我们按“Options”——“Layer Settings”，关闭这里顶层线路和丝印的显示，只留下多层过孔。
5. 顶层过孔与底层图片过孔位置相同。现在我们可以像小时候画的那样在底层画出电路。再次单击“保存”。—— B2P 文件现在有两层数据：顶层和底层。
6、点击“文件”“导出为PCB文件”，得到有两层数据的PCB文件。然后您可以修改板子或制作原理图或直接发送到PCB制版厂进行生产。

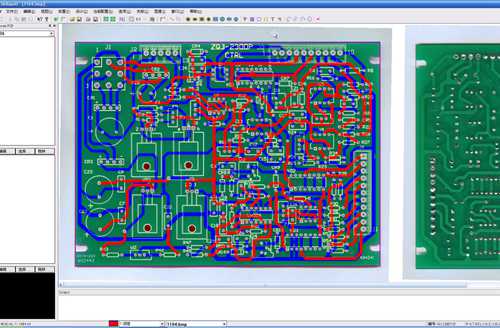

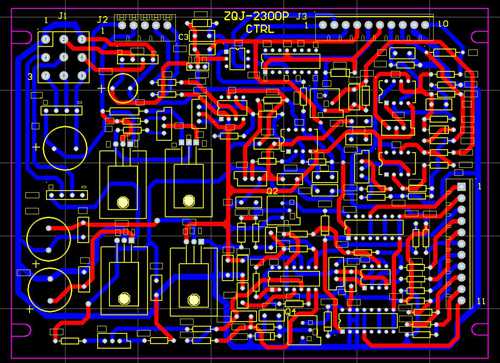

以下为抄板示例图：
多层复制方法：其实四层板抄板就是重复抄两块双面板，六层板抄板就是重复三块双面板……多层板之所以让人望而生畏，是因为我们看不到内部的走线。如何才能看到精密多层板的内部世界呢？—— 分层现在分层的方法有很多，包括化学腐蚀、、 工具剥离等，但很容易过度分层而丢失数据。经验告诉我们，砂纸是最准确的。当我们复制完PCB的顶层和底层后，我们通常会使用砂纸去除表层并露出内层。砂纸是五金店里卖的普通砂纸。一般是将PCB平放，然后用砂纸在PCB上均匀地压磨。 （如果板子较小，也可以将砂纸平放，用一根手指按住PCB，在砂纸上摩擦）。关键是要平放，这样才能磨得均匀。
一般来说，双面板抄板比多层板抄板简单得多。多层板抄板很容易出现错位的情况，所以多层板抄板必须特别小心、仔细。
