子程抄板工程师教你控制PCB抄板的精度
发表时间：2023-05-15 09:19:59 人气：2464

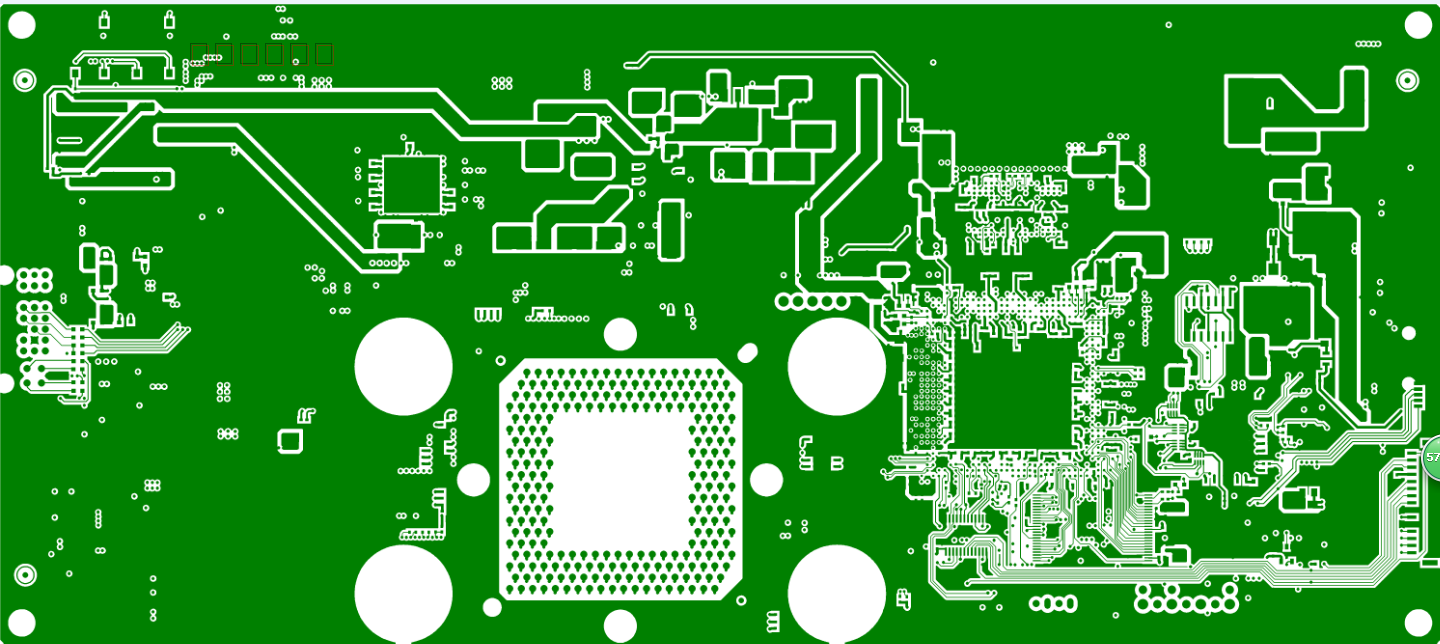

PCB抄板的精度问题，取决于两个环节，一个是软件的精度，一个是原始图象精度。目前的各类抄板公司，在抄板精度上的技术能力并不统一，有的公司抄板技术能力差，抄板精度不高，而有的抄板技术能力强，抄板精度能达到1mil以下。
对于软件精度来说采用32位浮点表示可以说不存在任何精度限制，所以最主要的还是取决于原始扫描的图象精度，打个比方说吧，如果用100万像素拍出的照片可洗5寸照片，但如果要把它洗成20寸照片那就根本看不清楚了，道理是一样的，所以对于精度要求很高的电路板来说，要想抄出精度非常高的PCB图，在扫描时就要选择较高的DPI。
DPI的意义是每英寸多少个点。也就是说扫描出来的图象上每两个点之间的距离就是1000/DPI，单位mil.
如果DPI是400，那么图象上两点之间的距离是1000/400=2.5mil，也就是说这时的精度是2.5mil.
这个是最科学的根据，所以有人说精度可以达到1mil以下，那是有前提的。其实抄板精度主要取决于原始的扫描精度。
综上所述，在扫描板子时设定DPI就要根据实际板子所要求的精度而定，如果象手机板子线间距等精度要求在1mil以下，这时就需要扫描DPI就应该设定在1000DPI以上。目前市场上的扫描仪都可以满足这个条件。
DPI越高，图片就越清晰，精度越高，但缺点是图片太大，对硬体要求较高，所以要根据具体情况具体设置。对于一般精度的板子一般采用400DPI就很好了，手机板之类的可设定在1000DPI以上。
