PCB的电源设计方法
发表时间：2021-02-09 10:16:23 人气：2212
正如所有电子工程师必须知道的那样，PCB设计起着重要作用在设计中的作用。以电源为例，PCB设计将直接影响电源的EMC性能，输出噪声，抗干扰能力，甚至基本功能。电源中的PCB布线与其他硬件略有不同。如何设计？
间距
对于高压产品，行距必须是考虑到了。满足安全要求的间距当然是最好的，但在许多情况下，间距取决于不需要或不能满足认证要求的产品的经验。
间距适合多宽？必须考虑生产是否能确保面板清洁，环境湿度，其他污染等。
对于电源输入，即使板材可以保证清洁，密封，MOS管道排水管接近600V，小于1mm实际上更危险！
板边缘元件

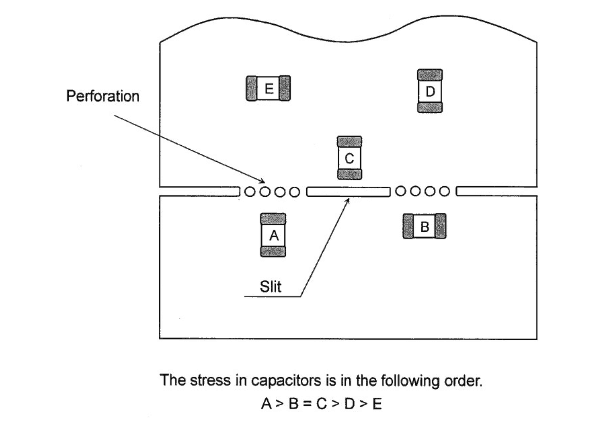

在PCB贴片电容器边缘或其他容易损坏的器件上，放置时必须考虑PCB分线器的方向，如图是一种多种放置方法，该设备需要对应力的大小进行比较。
它可以可以看出，该器件应远离并平行于分离器的边缘，否则可能因PCB分离器而损坏。
环路区域
输入或输出，电源回路或信号回路是否应尽可能小。功率回路发射电磁场，这将导致差的EMI特性或大的输出噪声，并且如果由控制回路接收则可能导致异常。另一方面，如果功率回路面积很大，则等效寄生电感会增加，这可能会增加泄漏噪声的峰值。
信号线
对于整个控制部分，我们应该考虑远离电源部分。如果两者由于其他限制而关闭，则控制线不应与电源线平行，否则可能导致电源运行异常和振荡。

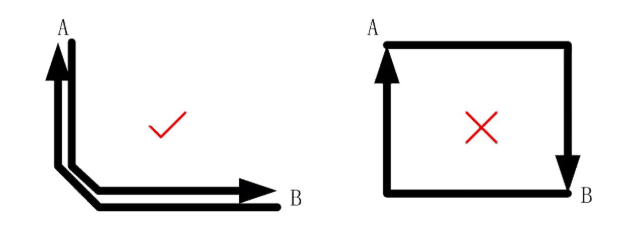

另外，如果控制线很长，应靠近前后一对线，或者两条线应放在PCB的两侧并相互面对，以减少环路面积和避免电源部分的电磁场干扰。图2说明了AHB两点之间正确和错误的信号接线方法。
铜传播
有时铜是完全没必要的，甚至应该避免。如果铜的面积足够大并且其电压不断变化，一方面它可以用作天线来辐射周围的电磁波。
另一方面手，它可以很容易地拾起噪音。铜通常只允许在静态节点上使用，例如输出端的“地板”节点，这相当于增加输出电容并滤除一些噪声信号。
