如何快速变成PCB大神
发表时间：2021-02-08 09:19:38 人气：1826
看看这几张图，你是不是觉得hin陌生？

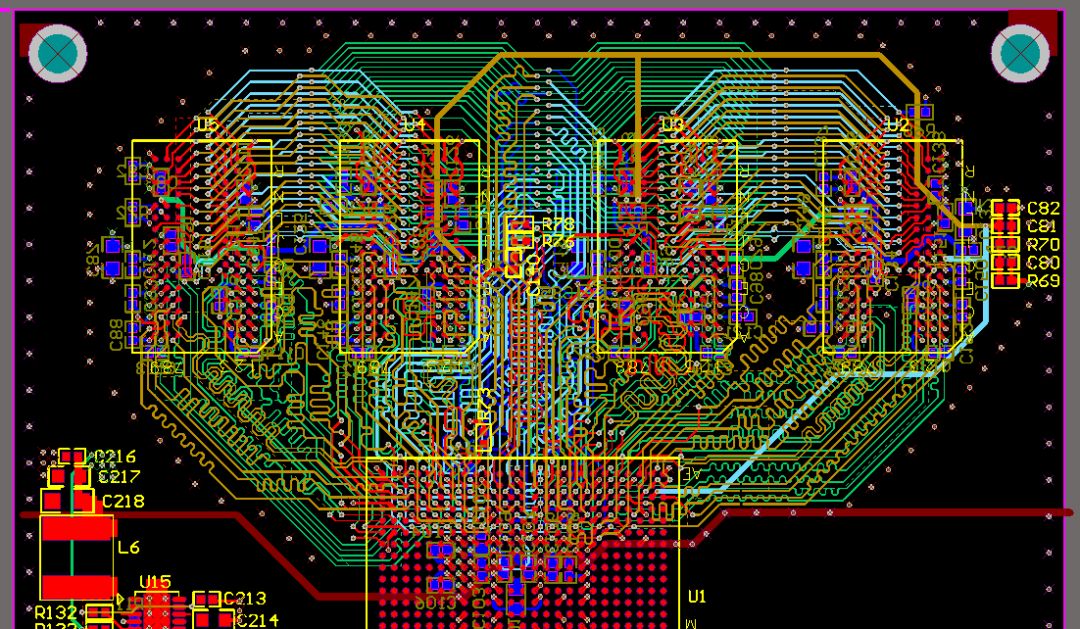

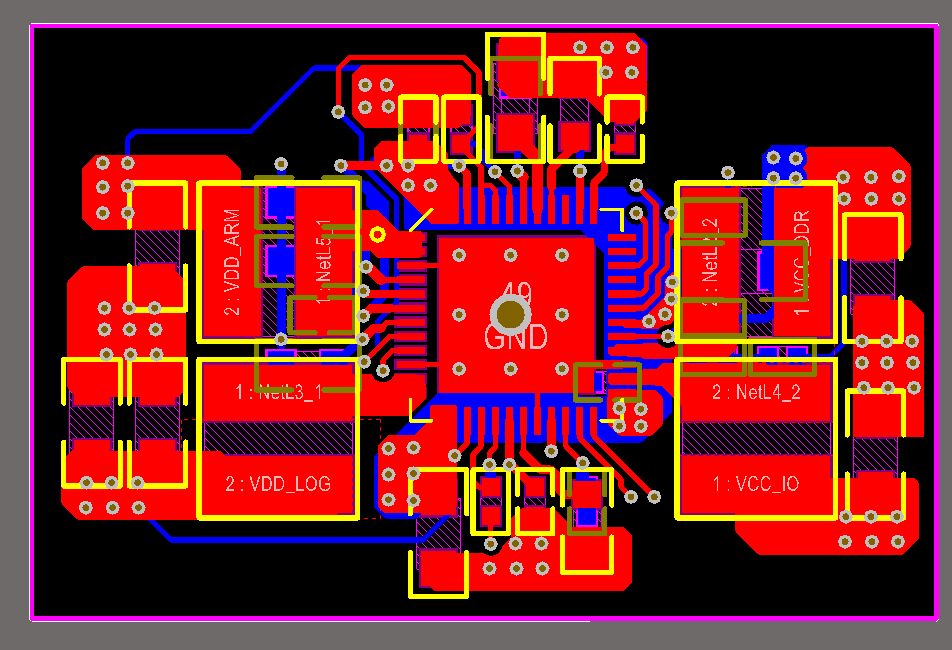

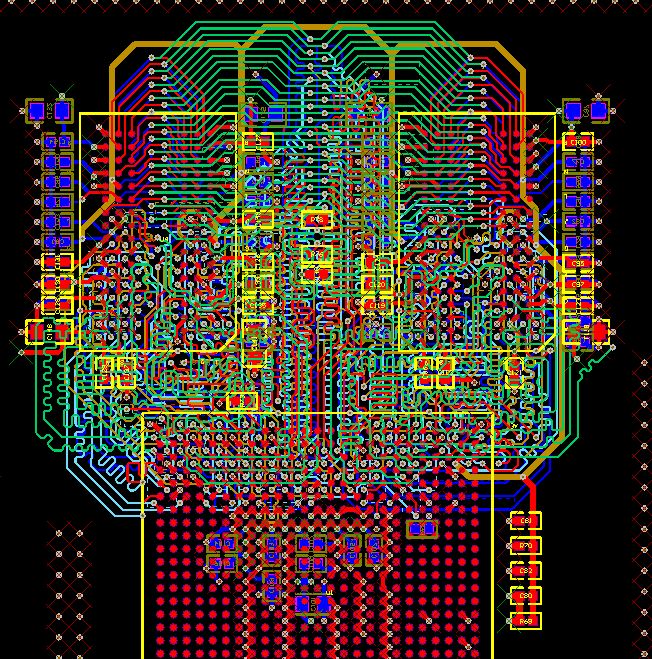

以上依次是：DDR3顶底对贴模块、DDR模块、PMU模块
90%的人学习PCB的捷径☞运用模块化思维
我们一起来看看为什么这种庖丁解牛式学习方法会这么受欢迎？
模块化思维可以帮助我吗
当然可以！对于那些缺乏实战经验的，给你一个项目却不知道从哪里入手的。通过对一个个模块的拆分与设计，你才能快速明白一个项目从无到有的详细过程。
比如DCDC电源模块，如何布局你知道吗：
●DCDC模块的电路是怎么组成？哪里是输入的主干道？
●哪里是输出的主干道？输入主干道上面会有什么器件？
●需要怎么样进行布局？输出的主干道上有些什么器件？
●需要怎么样布局？反馈电路如何进行布局？配置的电阻电容又是如何去布局？
布局完成之后就是PCB的布线：
●哪些是主干道电源？哪些是反馈？
●哪些是使能的一些相对不是重要的信号？
●重要的电源走线基于电流大小需要走多宽的线宽？
●打多少的过孔数量？原则是什么？
●反馈电流的走线需要从滤波电容后面取样吗？
●因为DCDC电源模块散热是比较严重的，如何利用我们的布线让散热部分和大面积的敷铜接触，让其充分散热出去呢？
掌握模块化知识你能掌握
通过对一个又一个模块的理解与实战操作，能够让你更系统的理解一个完整的项目是如何实现的。这个思路理解后你就能快速掌握每个模块的PCB布局布线思路，通过对这些模块的组合与再运用，更有助于你独立完成一个新的项目。

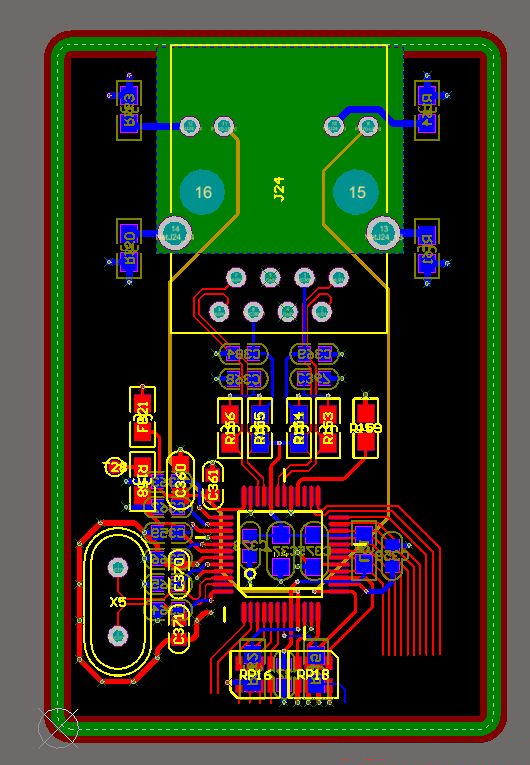

（RJ45网口）
养成模块化思路去学习
现在市面上大部分的电子产品由于集成度越来越高，以不像以前用很多电路来搭建需要的电气功能，现在都是继承为了某个芯片或者某个模块。
比如一个机顶盒：它需要连接显示器，还需要一个HDMI高清视频输出接口，需要插接网线，需要一个RJ45网口模块，需要插接电源和管理电源，还需要一个DCDC电源转换或者是PMU电源管理单元，它需要存储音视频信息，这个时候它又存在一个DDR存储器模块，需要连接蓝牙WIFI，这个时候又存在一个蓝牙WIFI模块，存在耳机，MIC或者其它音频模块。
假如我们现在去绘制上述这一机顶盒的PCB设计，我们可以考虑先从这些模块的PCB布局和布线入手，那这个板子的工作量基本上完成了80%。
模块思路怎么学
