PCB抄板
13年PCB抄板经验
子程电子是国内较早一批从事PCB反向开发设计的公司，拥有近十三余年的PCB抄板经验。子程电子建立了先进的PCB抄板研究室，购置了抄板机器设备和软件，组建了抄板团队。子程电子每年经手PCB抄板案例大小近千件，接手的抄板案例保证成功率。丰富的抄板经验在保证成功率的基础上，也能够更快的完成抄板工作。效率高与高成功率使子程电子在业界备受好评。

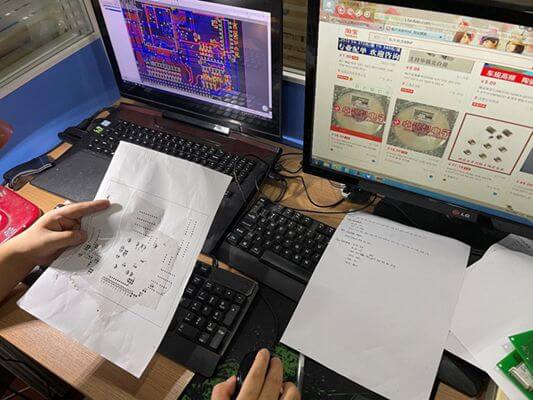

15人团队专注PCB抄板
十三年的抄板历程中，子程电子积累了成熟完备的抄板技术，PCB抄板业务覆盖绝大多数类型和高难度的PCB电路板，包括但不限于下面所列行业：
1.无线通讯设备：如无线基站；
2.光网络传输设备：如SDH，DWDM设备。
3.数据通信设备：如高阶路由器、LANSWITCH、ADSL等。
4.高阶计算设备：服务器，主机主板等。
5.多媒体电子设备：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率开关电源产品：家电、计算机、通讯、开关电源PCB设计。
7.电力电子设备：变频器、UPS、工业电源、工控板。各系列工控PCB设计。
抄板技术范围
项目 | 我司能力 | 精度 |
最高层数 | 1-38层 | …… |
最大板厚 | 6mm | ±0.05mm |
最大尺寸 | 640mm X 480mm | ±0.1mm |
最小线宽 | 硬板 0.01mm 柔性版0.005mm | ±0.01mm
|
最小线隙 | 硬板 0.01mm 柔性版0.005mm | |
最小机械通孔 | 硬板 0.15mm 柔性版0.1mm | |
最小机械埋孔 | 硬板 0.15mm 柔性版0.1mm | |
最小激光盲孔 | 0.1mm | |
最小激光埋孔 | 0.1mm | |
盲孔种类 | 1阶、2阶、3阶、4阶激光盲孔 | …… |
埋孔种类 | >20类 | …… |
多层板铜厚测量 | …… | ± 1.7um |
多层板层间距测量 | …… | ±5um |
阻抗测算 | 5~150Ω | ±0.5Ω |
电阻阻值测量 | 0.000001Ω~20MΩ | ±5% |
电容容值测量 | 0.001pF ~ 100F | |
电感量测量 | 0.001nH ~ 10H | |
磁珠等效阻值测量 | 10Ω ～ 2000Ω (100MHz) | ±10% |
晶体频率测量 | 1KHz ~ 200MHz | ±1% |
稳压二极管测量 | 0.5V ~ 56V | ±0.01V |
科学的PCB抄板流程
指给客户PCB抄板服务的整个过程，包括但不限于下面几步：
1. 项目咨询/报价PCB抄板费用
客户提供自己的抄板需求，板型介绍，抄板时间期限预期以及相关PCB板已知信息并与抄板公司服务或技术人员沟通谈妥抄板价格。
2. 客户提供母板并预付保证金
如果是以快递的形式寄送PCB板，请注意包好，以免损坏。
3. 公司按客户需求进行抄板
4. 抄板完成请客户确认
5. 确认完成，结清尾款
PCB抄板工艺流程
PCB为不装元件的印刷电路板，而装了元件的印刷电路板被称为PCBA。下面为有元件的PCB板抄板流程。
1. 扫描电路板图片
注：由于可能出现大元件下还有小的贴片元件，可先扫描后拆掉大的再扫一次。
2. 拆板
拆掉所有器件，并且将PAD孔里的锡去掉。用洗板水将PCB清洗干净，然后放入扫描仪内，扫描仪扫描的时候根据板子精细程度选择适当的像素，以便得到较清晰的图像，启动OHTOSHOP，用彩色方式将丝印面扫入，保存该文件并打印出来备用；
注：拆板时应注意元件的极性和方向。
3. 制作BOM单
参照第一步中的电路板图片在纸上记录好所有元气件的型号，参数，以及位置，尤其是二极管，三机管的方向，IC缺口的方向等,最终做出BOM表；
4. 磨板
用水纱纸将TOP LAYER 和BOTTOM LAYER两层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色方式将两层分别扫入；
5.调整画布的对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，检查线条是否清晰，如果不清晰，则重复本步骤。如果清晰，将图存为黑白BMP格式文件TOP.BMP和BOT.BMP，如果发现图形有问题还可以用PHOTOSHOP进行修补和修正。
6.启动PCB抄板软件Protel，在文件菜单中调入扫描的PCB板图片，将两个BMP格式的文件分别转为PROTEL格式文件，在PROTEL中调入两层，如过两层的PAD和VIA的位置基本重合，表明前几个步骤做的很好，如果有偏差，则重复第4步。
7.将TOP层的BMP转化为TOP.PCB，注意要转化到SILK层，然后你在TOP层描线就是了，并且根据第二步的图纸放置器件。画完后将SILK层删掉。
8.将BOT层的BMP转化为BOT.PCB，与上面一样是转化到SILK层，然后你在BOT层描线就是了。画完后将SILK层删掉。
9.在PROTEL中将TOP.PCB和BOT.PCB调入，合为一个图就OK了。
10.用激光打印机将TOP LAYER， BOTTOM LAYER分别打印到透明胶片上（1：1的比例），把胶片放到那块PCB上，比较一下是否有误，如果没错，一个简单的双面板就做出来了!
一条龙PCB抄板服务
狭义上的PCB抄板仅包括电路板复制，子程电子提供制作BOM清单、PCB克隆、芯片解密、物料代购、样机制作、调试、维修，SMT加工、PCBA加工等整套电子方案开发的一条龙服务，一站式解决所有问题，为客户节省时间、财力、人力等多方面的成本。
透明的PCB抄板价格
子程电子pcb抄板收费采用透明的计价方式，根据PCB板尺寸、板层、器件密度、操作的难以程度等相关参考因素，制定了详细的计算抄板价格方式，不乱收，多收客户一分钱。客户如需相关其他后续加工服务，抄板费用能享有一定优惠。
温馨提示：
1、凡在本公司进行电路板克隆业务的客户，必须有合法的PCB设计版权来源声明，以保护原创PCB设计版权所有者的合法权益；
2、近来市面上出现较多打着有“PCB抄板服务”的公司，为了避免您不必要的损失；保证您的利益；请确认该公司是否存在或已吊销。
