PCB板表面处理镀金和沉金工艺的区别是什么
发表时间：2021-10-06 10:00:00 人气：2999
一、PCB板表面处理

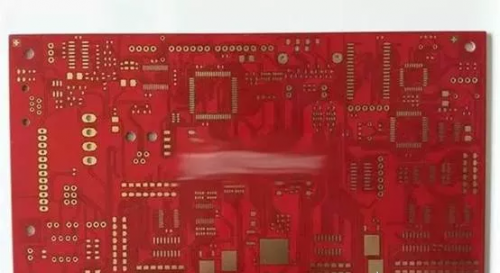

PCB板的表面处理工艺包括：抗氧化，喷锡，无铅喷锡，沉金，沉锡，沉银，镀硬金，全板镀金，金手指，镍钯金 OSP 等。
要求主要有：成本较低，可焊性好，存储条件苛刻，时间短，环保工艺，焊接好，平整 。喷锡：喷锡板一般为多层（4-46 层）高精密度 PCB 样板，已被国内多家大型通讯、计算机、医疗设备及航空航天企业和研究单位采用。
金手指（connecting finger）是内存条上与内存插槽之间的连接部件，所有的信号都是通过金手指进行传送的。
金手指由众多金黄色的导电触片组成，因其表面镀金而且导电触片排列如手指状，所以称为“金手指”，金手指板都需要镀金或沉金。
金手指实际上是在覆铜板上通过特殊工艺再覆上一层金，因为金的抗氧化性极强，而且传导性也很强。不过因为金昂贵的价格，目前较多的内存都采用镀锡来代替，从上个世纪 90 年代开始锡材料就开始普及。
目前主板、内存和显卡等设备的“金手指”几乎都是采用的锡材料，只有部分高性能服务器 / 工作站的配件接触点才会继续采用镀金的做法，价格自然不菲的。
二、镀金和沉金工艺的区别
沉金采用的是化学沉积的方法，通过化学氧化还原反应的方法生成一层镀层，一般厚度较厚，是化学镍金金层沉积方法的一种，可以达到较厚的金层。
镀金采用的是电解的原理，也叫电镀方式。其他金属表面处理也多数采用的是电镀方式。
在实际产品应用中，90%的金板是沉金板，因为镀金板焊接性差是他的致命缺点，也是导致很多公司放弃镀金工艺的直接原因！

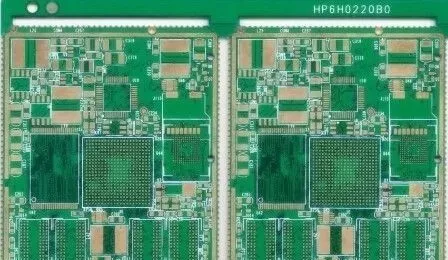

沉金工艺在印制线路表面上沉积颜色稳定，光亮度好，镀层平整，可焊性良好的镍金镀层。基本可分为四个阶段：前处理（除油，微蚀，活化、后浸），沉镍，沉金，后处理（废金水洗，DI 水洗，烘干）。沉金厚度在 0.025-0.1um 间。

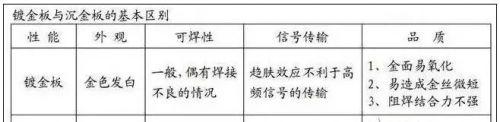

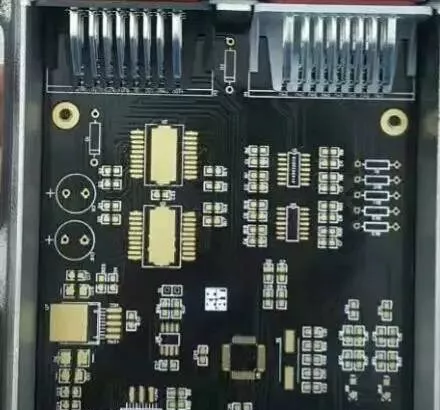

金应用于电路板表面处理，因为金的导电性强，抗氧化性好，寿命长，一般应用如按键板，金手指板等，而镀金板与沉金板最根本的区别在于，镀金是硬金（耐磨），沉金是软金（不耐磨）。
1、沉金与镀金所形成的晶体结构不一样，沉金对于金的厚度比镀金要厚很多，沉金会呈金黄色，较镀金来说更黄（这是区分镀金和沉金的方法之一），镀金的会稍微发白（镍的颜色）。
2、沉金与镀金所形成的晶体结构不一样，沉金相对镀金来说更容易焊接，不会造成焊接不良。沉金板的应力更易控制，对有邦定的产品而言，更有利于邦定的加工。同时也正因为沉金比镀金软，所以沉金板做金手指不耐磨（沉金板的缺点）。
3、沉金板只有焊盘上有镍金，趋肤效应中信号的传输是在铜层不会对信号有影响。
4、沉金较镀金来说晶体结构更致密，不易产成氧化。
5、随着电路板加工精度要求越来越高，线宽、间距已经到了 0.1mm 以下。镀金则容易产生金丝短路。沉金板只有焊盘上有镍金，所以不容易产成金丝短路。
6、沉金板只有焊盘上有镍金，所以线路上的阻焊与铜层的结合更牢固。工程在作补偿时不会对间距产生影响。
7、对于要求较高的板子，平整度要求要好，一般就采用沉金，沉金一般不会出现组装后的黑垫现象。沉金板的平整性与使用寿命较镀金板要好。

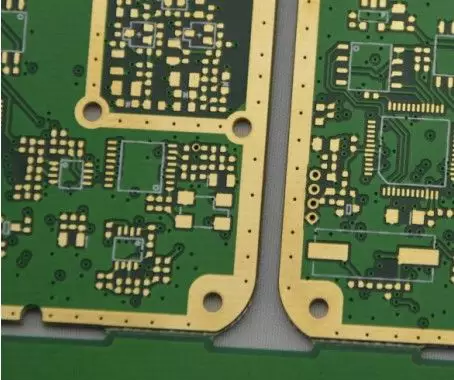

三、为什么要用镀金板
随着 IC 的集成度越来越高，IC 脚也越多越密。而垂直喷锡工艺很难将成细的焊盘吹平整，这就给 SMT 的贴装带来了难度；另外喷锡板的待用寿命（shelf life）很短。
而镀金板正好解决了这些问题：
1、对于表面贴装工艺，尤其对于 0603 及 0402 超小型表贴，因为焊盘平整度直接关系到锡膏印制工序的质量，对后面的再流焊接质量起到决定性影响，所以，整板镀金在高密度和超小型表贴工艺中时常见到。
2、在试制阶段，受元件采购等因素的影响往往不是板子来了马上就焊，而是经常要等上几个星期甚至个把月才用，镀金板的待用寿命（shelf life）比铅锡合 金长很多倍所以大家都乐意采用 。 再说镀金 PCB 在度样阶段的成本与铅锡合金板相比相差无几。
但随着布线越来越密，线宽、间距已经到了 3-4MIL。因此带来了金丝短路的问题： 随着信号的频率越来越高，因趋肤效应造成信号在多镀层中传输的情况对信号质量的影响越明显。
趋肤效应是指：高频的交流电，电流将趋向集中在导线的表面流动。 根据计算，趋肤深度与频率有关。
四、为什么要用沉金板
为解决镀金板的以上问题，采用沉金板的 PCB 主要有以下特点：
1、因沉金与镀金所形成的晶体结构不一样，沉金会呈金黄色较镀金来说更黄，客 户更满意。
2、因沉金与镀金所形成的晶体结构不一样，沉金较镀金来说更容易焊接，不会造成焊接不良，引起客户投诉。
3、因沉金板只有焊盘上有镍金，趋肤效应中信号的传输是在铜层不会对信号有影响。
4、因沉金较镀金来说晶体结构更致密，不易产成氧化。
5、因沉金板只有焊盘上有镍金，所以不会产成金丝造成微短。
五、沉金板 VS 镀金板其实镀金工艺分为两种：一为电镀金，一为沉金
对于镀金工艺来讲，其上锡的效果上大打折扣的， 而沉金的上锡效果是比较好一点的这里只针对 PCB 问题说，有以下几种原因：
1、在 PCB 印刷时，PAN 位上是否有渗油膜面，它可以阻挡上锡的效果；这可以做漂锡试验来验证。
2、PAN 位的润位上否符合设计要求，也就是焊盘设计时是否能足够保证零件的支持作用。
3、焊盘有没有受到污染，这可以用离子污染测试得出结果；
