PCB电路板及电磁兼容性的设计步骤介绍
发表时间：2021-09-26 10:00:00 人气：1847

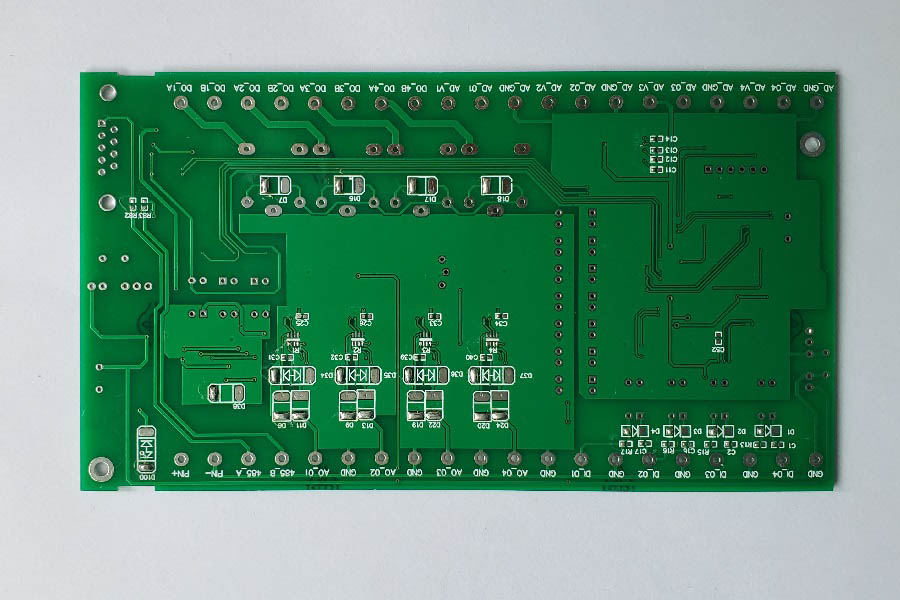

PCB电路板可以将很多的电子元件组合在一起，这样能够很好的节省空间，并且也不会妨碍到电路的运行.PCB电路板在进行设计的时候就有着很多的流程，首先，我们要设置好PCB电路板的各项参数。其次，我们要将各个零件装在合适的位置。
1、进入PCB设计系统，设置有关参数
根据个人习惯设置设计系统的环境参数，如格点的大小和类型、光标的大小和类型等，一般来说可以采用系统的默认值。另外还要对电路板的大小、层数等参数进行设置。
2、产生引入网络表
网络表是电路原理图设计与印制电路板设计之间的桥梁和纽带，十分重要。网络表可以由电路原理图生成，也可以从已有的钱制电路板文件中提取。网络表引入时，需要对电路原理图设计中的错误进行检查和修正。
3、布置各零件封装的位置
可利用系统的自动布局功能，但自动布局功能并不太完善，需要进行手工调整各零件封装的位置。
4、进行电路板布线
电路板自动布线的前提是设置安全距离、导线形式等内容。目前设备的自动布线功能比较完善，一般的电路图都是可以布通的;但有些线的布置并不令人满意，也可以通过手工进行布线。
5、通过打印机输出或硬拷贝保存
完成电路板的布线后，保存完成的电路线路图文件，然后利用各种图形输出设备，如打印机或绘图仪输出电路板的布线图。
电磁兼容性是指电子设备在各种电磁环境中仍能够协调、有效地进行工作的能力。目的是使电子设备既能抑制各种外来的干扰，使电子设备在特定的电磁环境中能够正常工作，同时又能减少电子设备本身对其它电子设备的电磁干扰。PCB电路板作为电子元器件电气连接的提供者，它的兼容性设计是怎样的呢？
1、选择合理的导线宽度由于瞬变电流在PCB电路板印制线条上所产生的冲击干扰主要是由印制导线的电感成分造成的，因此应尽量减小印制导线的电感量。
2、根据电路的复杂程度，合理选择PCB的板层数理能有效降低电磁干扰，大幅度降低PCB体积和电流回路及分支走线的长度，大幅度降低信号间的交叉干扰。
3、采用正确的布线策略采用平等走线可以减少导线电感，但导线之间的互感和分布电容增加，如果布局允许，最好采用井字形网状布线结构，具体做法是印制板的一面横向布线，另一面纵向布线，然后在交叉孔处用金属化孔相连。
4、为了抑制PCB电路板导线之间的串扰，在设计布线时应尽量避免长距离的平等走线，尽可能拉开线与线之间的距离，信号线与地线及电源线尽可能不交叉。在一些对干扰十分敏感的信号线之间设置一根接地的印制线，可以有效地抑制串扰。
