集成电路板如何制作
发表时间：2021-07-22 09:15:07 人气：3724

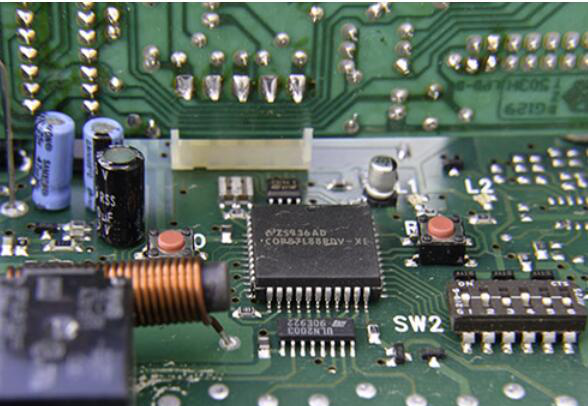

集成电路板是载装集成电路的一个载体。但往往说集成电路板时也把集成电路带上。集成电路板主要有硅胶构成，所以一般呈绿色。集成电路板是采用半导体制作工艺，在一块较小的单晶硅片上制作上许多晶体管及电阻器、电容器等元器件，并按照多层布线或遂道布线的方法将元器件组合成完整的电子电路。它在电路中用字母“IC”（也有用文字符号“N”等）表示。
集成电路板的详细制作流程如下：
1、打印电路板。将绘制好的电路板用转印纸打印出来，注意滑的一面面向自己，一般打印两张电路板，即一张纸上打印两张电路板。在其中选择打印效果最好的制作线路板。
2、裁剪覆铜板用感光板制作电路板全程图解。覆铜板，也就是两面都覆有铜膜的线路板，将覆铜板裁成电路板的大小，不要过大，以节约材料。
3、预处理覆铜板。用细砂纸把覆铜板表面的氧化层打磨掉，以保证在转印电路板时，热转印纸上的碳粉能牢固的印在覆铜板上，打磨好的标准是板面光亮，没有明显污渍。
4、转印电路板。将打印好的电路板裁剪成合适大小，把印有电路板的一面贴在覆铜板上，对齐好后把覆铜板放入热转印机，放入时一定要保证转印纸没有错位。一般来说经过2-3次转印，电路板就能很牢固的转印在覆铜板上。热转印机事先就已经预热，温度设定在160-200摄氏度，由于温度很高，操作时注意安全。
5、腐蚀线路板回流焊机。先检查一下电路板是否转印完整，若有少数没有转印好的地方可以用黑色油性笔修补。然后就可以腐蚀了，等线路板上暴露的铜膜完全被腐蚀掉时，将线路板从腐蚀液中取出清洗干净，这样一块线路板就腐蚀好了。腐蚀液的成分为浓盐酸、浓双氧水、水，比例为1：2：3，在配制腐蚀液时，先放水，再加浓盐酸、浓双氧水，若操作时浓盐酸、浓双氧水或腐蚀液不小心溅到皮肤或衣物上要及时用清水清洗，由于要使用强腐蚀性溶液，操作时一定注意安全！
6、线路板钻孔。线路板上是要插入电子元件的，所以就要对线路板钻孔了。依据电子元件管脚的粗细选择不同的钻针，在使用钻机钻孔时，线路板一定要按稳，钻机速度不能开的过慢，操作钻机还是比较简单的，只要细心就能完成得很好。请仔细看操作人员操作。
7、线路板预处理。钻孔完后，用细砂纸把覆在线路板上的墨粉打磨掉，用清水把线路板清洗干净。水干后，用松香水涂在有线路的一面，只需薄薄的一层，不光防止线路被氧化，同时松香也是很好的助焊剂，一般来说，线路板表面松香水会在24小时内凝固，为加快松香凝固，我们用热风机加热线路板，只需2-3分钟松香就能凝固。热风机温度高达300度，使用时不能把出风口朝向易燃物、人和小动物，还是要求安全第一。
8、焊接电子元件。焊接完板上的电子元件，通电，功能实现，制作完毕。
