地铁隧道轴流风机PCB抄板克隆案例分析
发表时间：2021-05-19 09:56:09 人气：2275

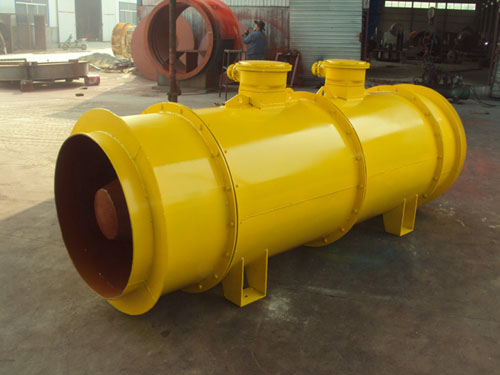

地铁隧道轴流风机可在280℃高温条件下连续运行60分钟以上，可用于火灾时通风或排烟，现已广泛应用与地铁、隧道、发电厂、机场等大型工程。。
产品特点
1、效率高：通过计算机模拟地铁、隧道环境(流场、速度、压力等)仿真设计，多次反复试验验证和用户使用证明，具有效率高并高效区宽，正反转等效率的显著特点。
2、噪声低：从对投标风机的噪音控制，采取从声源入手及地铁隧道环境的特殊性，在气动结构设计时采取相应措施：
——从风机叶型设计、叶片安装角、叶片数上保证气流的均匀性，并使叶片通道呈流线型。
——在结构设计上，由于电机的支撑和内筒上的固定导叶在叶轮旋转时会产生干涉频率，以及由此引起的干涉噪声，为降低干涉噪声的峰值声级，选择支撑与叶片数量成质数，并确定导叶与叶轮之间的合理间距。
3、耐高温性能高：根据地铁隧道的使用要求，采用防腐、防潮、高绝缘等级、湿热型耐高温电机，设计时统一按280℃/1h的标准设计(高于国家标准250℃/1h)。
4、强度高：风机叶轮采用先进的数据压铸工艺技术，材料采用ZL114高强度优质铸铝进行压铸、经X射线探伤、热处理、拉伸试验，保证在高温时因材质热膨胀系数的前提下确保风机可靠运行。
5、振动小：风机经过严密的工序设计，并每道工序均采用先进的设备加工，使积累和残留不平衡量减至最小，再经过严格的静、动平衡校验，其平衡精度全部达到ISO2.5级，确保风机机壳的振动速度≤1.8mm/s。
核心参数：
电源电压：380V
风量：35000~750000m³/h
风压：300~2000Pa
气流方向：轴流风机
叶轮转速：985rpm
最大叶尖线速度：136.5m/s
