高速高密度PCB设计的4个技巧
发表时间：2021-05-01 09:46:57 人气：2983
在固定电路板尺寸的情况下，如果设计中需要更多的功能，往往需要增加PCB的轨道密度，但这可能会导致轨道的相互干扰增强，轨道也是如此薄，使阻抗无法降低。 。在设计高速，高密度PCB时要注意串扰干扰，因为它对时序和信号完整性有很大影响。以下是一些注意事项：
1.控制迹线特征阻抗的连续性和匹配。

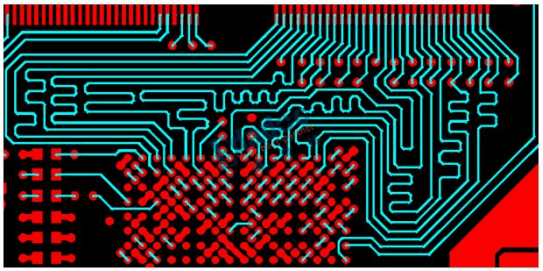

2。跟踪空间。通常看到的间距是线宽的两倍。仿真可用于了解走线间距对时序和信号完整性的影响，并找出可容许的最小空间。结果可能因芯片而异。选择适当的终止方法。避免上下相邻层的运行方向相同，或者甚至相互重叠，因为串扰大于同一层中相邻线的串扰。

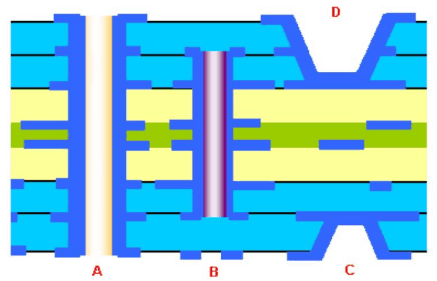

3.使用盲/埋通孔来增加轨道面积。然而，PCB板的制造成本将增加。在实际实现中实现完全并行性和相同长度确实很困难，但仍然尝试这样做。
4.可以保留差分终端和共模终端，以减轻对时序和信号完整性的影响。
