pcb板怎么跳线
发表时间：2021-01-31 09:03:20 人气：3203
PCB中如何在零欧电阻上走跳线？所需的工具/原料装有altiumdesigner2013软件的电脑一台。

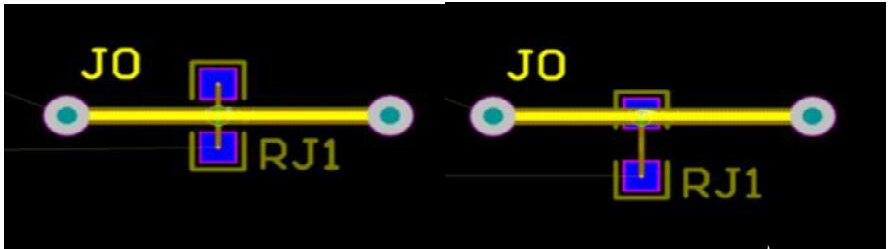

1、首先，找到一条跳线和一个零欧电阻，零欧电阻在底层，如图；

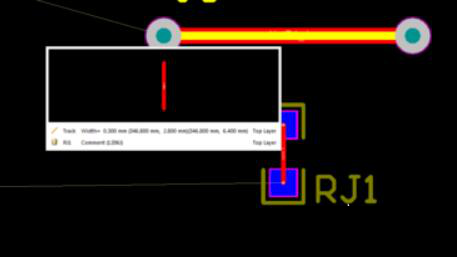

2、当我们尝试在有零欧电阻的地方走跳线时候，软件会报错，如下图；

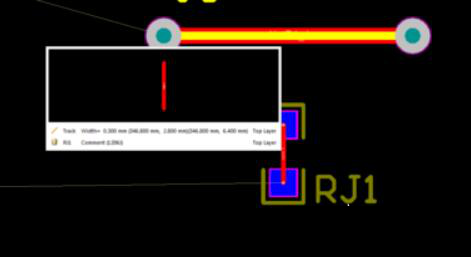

3、同样方法取消零欧电阻的锁定原始项，可看到零欧电阻同样含有顶层走线，这就是报错的原因；

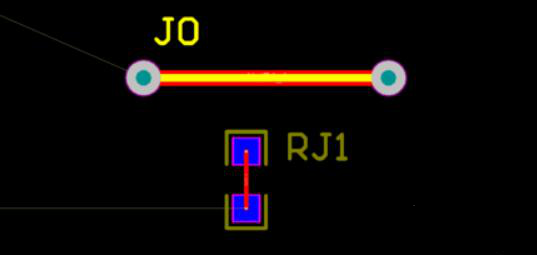

4、删除跳线的顶层走线，如下图；此时不再报错，但软件默认跳线的两个端子没有电气连接；因此需要手动绕过零欧电阻去连接两端子；
5、最后，记得前面取消的“锁定原始的”现在要重新选上，否则不方便器件移动。
