PCB板组装的原理及工艺
发表时间：2021-01-21 09:58:15 人气：2001
1 、PCB板在初焊完成后，应即统一编号（年号后两位+流水号）。用记号笔清晰地书写在板子正面的予留位置。为防止在加工、清洗过程中记号丢失，应在板子另外位置（一般应在96弯针侧面）再书写同一编号。为管理方便，此编号应永久保留。编号管理由库管员负责。

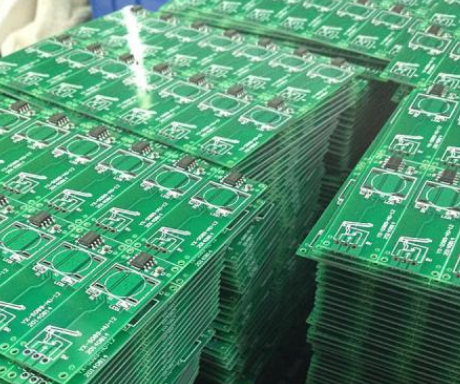

2 、为避免和尽量减少元器件表面的磕碰划伤，在加工、运输、保管板子过程中，应注意轻拿轻放，板与板之间一般应隔离码放，或逆向（即面对面或背靠背）码放。
3 、为防止静电效应，对可能接触有源器件的操作要求戴手套进行。如果现场确无条件，则必须采取安全措施，确保器件安全。
4 、PCB板在测试通过后（即已具备上机条件），操作者应负责对整板进行后整理工作，内容包括：
（1）剪除过高的管脚，并注意清除干净板上的金属残留物。
（2）正面飞线应尽可能顺势隐蔽，背面飞线原则上应走捷径；焊点和较长的飞线须 用玻璃胶覆盖、固定，并尽可能少用胶。
（3）清除多余的标识（如调试过程中所做的故障现象记录须清除）。多余的器件应完全剪除。
（4）同一台装置所配后档板颜色应基本一致。螺丝、垫片、提梁应该完整和一致。检查各类螺丝，应当保持紧固。
（5）用毛刷和洗板液清洁表面，使板及板上物没有浮尘和明显污痕污物。如果用棉球沾液清除污物，还须注意清除掉残留的棉絮。
（6）焊盘残破的PCB板不得用于新机；但轻微损坏的，在采取工艺措施并确保质量安全的前提下，可酌情慎重地用于修理品。
5 、对返修装置的返修PCB板处理原则同上。
6 、上述后整理工作除另有安排外，均由负责PCB板测试、修理的操作者承担，总装者有责任复查和补正后再装机。
