刚性PCB VS柔性PCB
发表时间：2020-11-29 09:25:07 人气：3118
刚性PCB：刚性印刷电路板柔性PCB：柔性电路

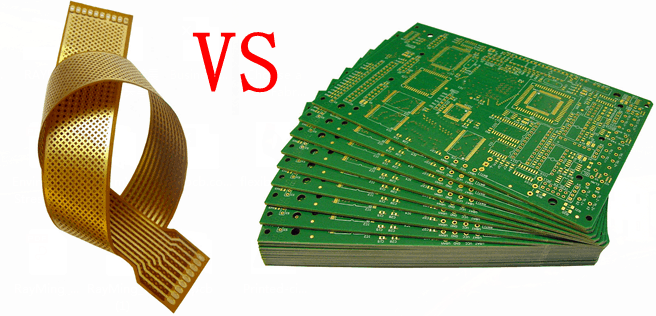

刚性PCB VS柔性PCB
什么是柔性电路？
什么是刚性电路板？
有什么区别两个？
柔性PCB又称柔性电路板，采用铜或电解铜作为材料，柔韧性非常好，耐弯曲。
通常我们谈论PCB称为刚性板，
FPC称为柔性PCB。小型和中型柔性电路/设计遵循刚性电路板设计，
但不完全与刚性电路板相同。具体差异可概括为以下几个方面：
1，柔软度
柔性电路板的标准是要求良好的柔韧性，柔性印刷电路板三维空间非常重要，因为弯曲和灵活的应用可节省空间并减少板层，主要是单面。硬板材料要求更优，具有压缩，耐磨耐高温等特性，所以空间的局限性，Common Multilayer PCB。
2，线的承载能力
与刚性电路板相比，柔性PCB很差，从直线到角落或不同线宽的变化，应该是平滑过渡。我们可以看到很多具有蛇状排列的Flex PCB。与硬板相同的线宽电流承载能力比软板强很多，所以我们常见的柔性PCB应用，在较小电流的地方，如移动电话线。
3，打击垫设计
在打击垫的外围，有一种来自柔性材料的刚性材料变化。板面板是软板更容易损坏导体。因此，应该避免焊盘在容易弯曲的区域。刚性板做不需要强调这个问题。
4，板的形状
无论软板硬板形状将是各种各样的，柔性PCB的形状在一般首选的矩形上，所以你可以更好地保存基板，留在板的边缘< p>足够的自由边距，在形状上，由圆形构成的一般解比尖锐的内角更好，光的内在解决方案形状是ea sy导致板撕裂。刚性板是一种固定模式，取决于产品的形状。
5，电路板厚度
FPC比刚性电路板更薄，常规硬板做得最薄0.2mm已经非常好了，虽然柔性pcb可以比纸更薄，但所以在许多领域或有一个很好的发展空间。从上面可以看到Flex PCB和Rigid板不同，每个有自己的领域。
