金属芯PCB材料 包括铝PCB 铜基PCB 铁基PCB
发表时间：2020-11-19 09:19:41 人气：3450
金属芯PCB材料，包括铝PCB，铜基PCB，铁基PCB。由于成本优势，铝在LED灯市场中很受欢迎。
金属芯PCB意味着PCB的核心（基础）材料是金属，而不是普通的FR4/CEM1-3等目前最常用于MCPCB制造商的金属是铝，铜和钢合金。铝具有良好的传热和散热能力，但相对便宜;铜具有更好的性能但相对更贵，钢可分为普通钢和不锈钢。它比铝和铜更硬，但导热性也低于它们。人们会根据不同的应用选择自己的基础/核心材料。
第一个。铝PCB
铝PCB，也称为铝PCB，金属芯PCB，mcpcb，IMS（绝缘金属基板）。
铝PCB有3个部分：
1.电路层（铜层）
这是印刷电路铜箔层，从1.0盎司到8盎司（35um-280um）。 Min.Trace/space 5/5mil（0.127/0.127mm）
2.Dielectric Layer（Insulated Layer）
如果原料有很好的价格和交货时间在中国和台湾生产的材料，我们也有很多客户选择Bergquist Thermal-Clad和Larid Tlam材料，严格满足客户要求生产ALPCB。
3.Substrate层（金属层）
有4种铝，1001,3001,5052,6063。如果没有这个要求，我们使用5052用于高导热率（2.0 W/mk或更高），AL1001，AL3001用于1.0 w/mk至1.5 W/mk
铝包层PCB
可用作1层非镀通孔（单层）通过孔镀2+层。 LED照明，电源解决方案的理想应用。铝包层优点包括：
降低工作温度。
减少印刷电路板尺寸。
提高功率密度。延长芯片寿命。 >减少互连的数量。
提高产品的热性能和机械性能。
结合功率和控制。
提高产品耐用性。
更好地利用表面贴装技术。
加快散热片和其他安装硬件。
更换易碎陶瓷基板，具有更高的机械耐久性
关于价格：
价格基于LED PCB的要求
1。 PCB厚度：0.6 - 3.0mm，总厚度更多，价格更高
2。导热系数：1.0 - 10 W/m.k，导热系数更高，价格更高
3。材料工厂：Bergquist，Laird ETC，在美国制造，比中国贵。
第二个：铜芯PCB

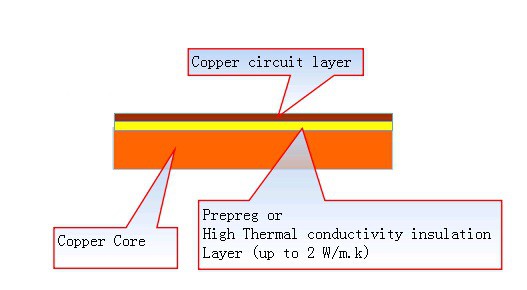

铜芯PCB是铜基板+绝缘层+铜
铜芯PCB堆栈
铜芯PCB是铜基板+绝缘层+铜电路层PCB，也称为铜基板pcb铜基PCB，铜包PCB。
作为MCPCB制造商，我们为客户制造了各种铜芯PCB，用于大功率LED打火机（1000W +）
在LED领域，有4种类型的铜基电路板。

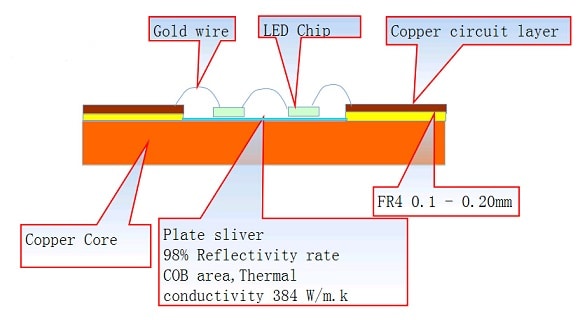

2 。 COB铜PCB（板上铜板PCB）
LED芯片直接散热到铜基板。
铜基COB PCB

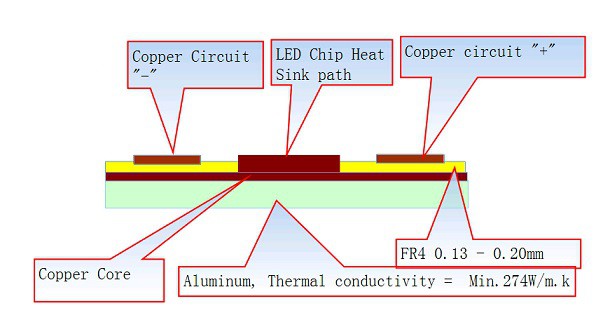

3。直接热路径，热路径焊盘下没有介电层。
Copper-core-pcb制造商
4。直接热路径，无介电层，铝铜PCB。
铜基core pcb
第三个：铁基PCB
铁用于基座的基于PCB的PCB材料来自特殊钢，硅钢等FR4或CEM1支架，可以将热量从关键板组件散发出去，并散发到不太重要的区域，如金属芯或金属散热器背衬。
中国PCB制造商在铁基PCB上的专业化程度越来越高。
铁基PCB具有金属材料的所有功能，具有以下特点：①占用面积方便进一步的机械，采购和固定基地;
②高机械强度，适合组装天堂电子零件的良好机械;
③Silicon-钢是铁磁性的，可以应用在VTR，FDD等微型电机上。
