PCB封装如何添加
发表时间：2020-11-08 09:18:23 人气：3275
画好原理图之后，我们的元器件要有对应的器件PCB封装才能导入到PCB文件中进行设计。
首选双击原理图中的元器件，在Property Editor对话框点击Parts，如图2-104所示。找到PCB Footprint，在这一栏中直接输入PCB封装的名字即可。封装名一定要跟PCB封装库中的名字相对应。

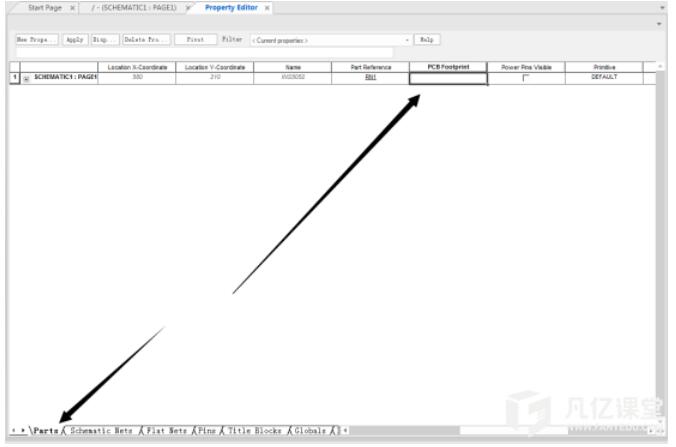

图2-104 PCB Footprint位置示意图
通常我们会更习惯于竖排的编辑框，直接点击左上角的Pivot即可，如图2-105所示。

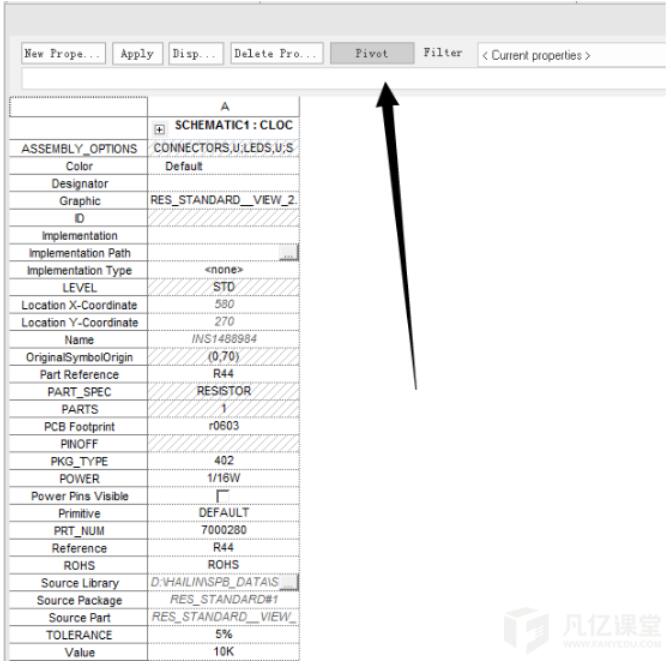

图2-105 竖排编辑框
编辑完成之后直接点击Apply，如图2-106所示，也可选择Property Editor对话框右击选择Save，或者按键盘Ctrl+S保存退出。

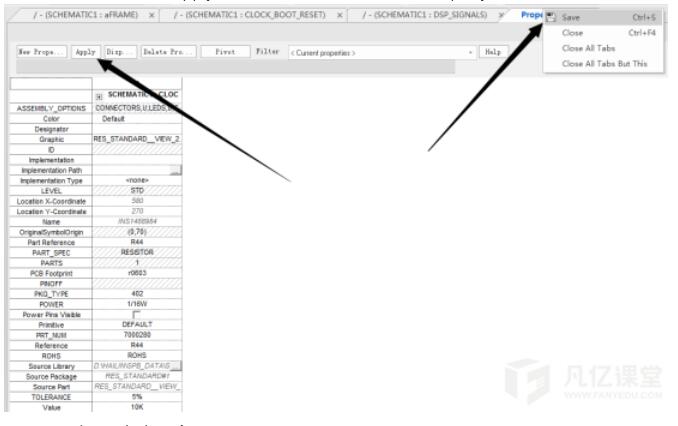

图2-106 应用及保存示意图
