一种电路板固化软件版本自动更新的方法
发表时间：2020-11-01 10:07:41 人气：1941
随着计算机的普及，对于计算机BIOS程序的升级，也许大家都不陌生。计算机BIOS软件，与普通软件完全不同，它是固化在可擦写存储器EPROM内部的程序代码（也称为固化程序／自举程序），负责控制和协调集成电路的功能，在进入操作系统之前，对电脑开启时的检测、初始化系统设备、装入操作系统并调度操作系统向硬件发出的指令都是由BIOS来完成的，因此BIOS在计算机系统中起着非常重要的作用。但对于任何已生产的软、硬件，都有可能存在一些缺陷，所以，厂家通常通过更新BIOS软件来修正以前版本中存在的错误、漏洞或不足。
由几十至几百块电路板组成的S12程控交换机，每块电路板上也都有完成自举操作的固化软件（PROM SW）。在维护过程中，由于备用板出厂的固化软件版本通常较低，与当前机架中所用的版本可能不一致，所以如果要更换电路板，常常需要现场工程师通过某一设备将当前的固化软件版本重新刷到备用电路板的EEPROM。在交换之星版本中，我们采用了固化软件版本自动更新的策略，现场工程师不用关心电路板的固化软件版本，直接就可更换宽带机架的电路板。

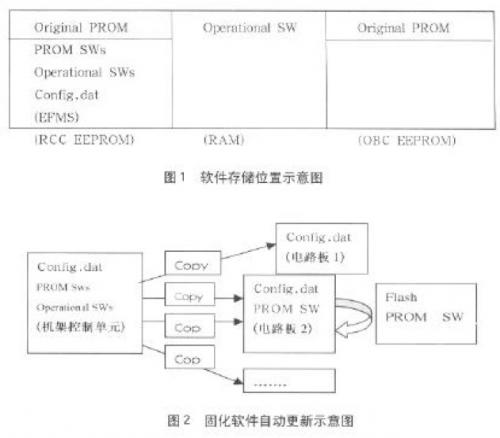

由固化软件装载并执行的处理业务的软件，称之为操作软件（OperationalSoftware）。宽带机架所有类型电路板的固化软件和操作软件都存放在机架控制单元电路板RCC（Rack onfigurationController）的文件管理系统EFMS（EPROM File ManagementSystem）中（图1），而各种类型电路板的软件版本信息都存放在RCC 上的配置文件config.dat中。当以电路板类型为索引时，可以方便地找到该种电路板当前所用的操作软件和固化软件的版本。当电路板通过固化软件从机架控制单元将自己的操作软件装载完毕并执行后，它会利用远端文件系统（RFMS）将配置文件config.dat从远端机架控制单元上拷贝到本地，然后将配置文件config.dat中指定的该类型电路板的固化软件版本与自身已固化的固化软件版本相比较，如果不一致，就立刻再利用远端文件系统将新的固化软件从远端机架控制单元上拷贝到本地，然后调用刷写（Flash）程序，将新的固化软件版本刷到电路板的EEPROM 中。该过程无需现场工程师的干预，由操作软件自动判断是否需要刷新所更换电路板的固化软件，从而自动确保系统中同类型的电路板的固化软件版本一致。
（注：电路板1的固化软件版本与系统配置的相一致，电路板2的固化软件版本与系统配置的不一致）
在开局时，也可用该种方法，通过机架重启，对整个宽带机架中的所有电路板的固化软件进行自动升级，从而避免人工一块一块地刷新电路板的固化软件，节约大量的时间。当然，对于已在线运行的交换局，可以通过在线版本升级的方法对所有电路板的固化软件进行版本升级，避免对业务的影响。
