STC12系列单片机简易编程器制作
发表时间：2020-10-04 13:48:11 人气：3465
一、STC12系列单片机优点
1.性价比高 采用STC12系列单片机可以省掉复位电路、外部数据存储器(如24Cxx系列芯片)，某些场合还可以省掉晶振，电路简单、价格低廉。
2.速度快STC12系列单片机为单时钟/机器周期(1T)，一些指令执行速度是传统8051的24倍，最低的也是3倍。
3.安全性好 目前，很难破译STC12系列单片机加密程序，加之用户数据可以保存到单片机内部，解密者很难通过用户数据分析单片机的运行状况。
4.可以直接代替8051针对传统8051单片机开发的程序，可以直接用于STC12系列单片机，无须重新编写。
二、简易编程器原理

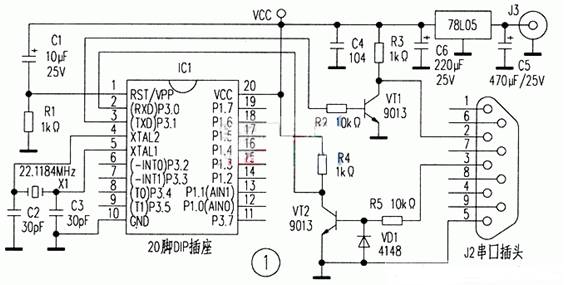

图1是STC12系列单片机简易编程器的电路。IC1是编程时插芯片的20脚DIP插座。R1、C1为被编程芯片提供复位信号，X1、C2、C3为被编程芯片提供时钟信号，VT1、VT2构成简易的RS-232到TTL的电平转换，省掉了MAX232。
三、简易编程器制作
该简易编程器的电阻均为1/8W.采用12V电源适配器供电。
简易编程器的印刷电路图.是从顶层往下看的效果，可以直接用热转印的方法制作，打印的时候不需要镜像翻转。
简易编程器是装配图。根据此图安装、焊接元件，只要元件选择无误、安装正确、焊接可靠，一般不需要调试即可投入使用。如果将20脚DIP插座换成20脚编程专用锁紧插座，就是不折不扣的编程器了。
四、简易编程器使用
首先，要下载STC-ISP软件，并安装到电脑中。然后将简易编程器与电脑的RS-232九针串口连接，把待编程单片机插入编程器的20脚插座中.注意单片机的插入方向!此时先不要为编程器通电。双击安装目录中的STC-ISP V35文件运行编程软件。该软件的界面局部如图4(略)所示。上面有非常详细的介绍，整个编程分五步进行：
1.选择单片机型号和确定数据写入范围。2.装入编译好的BIN或HEX文件。3.选择串口，并设置波特率。4.设置工作模式与下载条件。5.点击Download/下载按钮进行下载，然后再接通编程器的电源。注意，最后这一步非常重要。必须先启动软件的“Download/下载”.然后再为编程器通电。
下载完成后，断开编程器电源.取下单片机即可使用。
