PCB设计中通过电流来选择线宽
发表时间：2020-09-09 13:24:13 人气：2763
关于PCB线宽和电流的经验公式，关系表和软件网上都很多，成都子程电子把网上的整理了一下，旨在给广大工程师在设计PCB板的时候提供方便。
以下总结了八种电流与线宽的关系公式，表和计算公式，虽然各不相同(大体相近)，但大家可以在实际的PCB板设计中，综合考虑PCB板的大小，通过电流，选择一个合适的线宽。
一、PCB电流与线宽
PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。但是对于CAD新手，不可谓遇上一道难题。

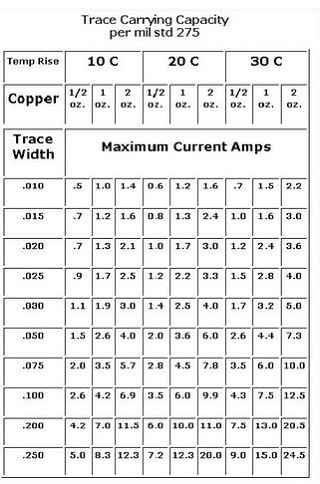

PCB的载流能力取决与以下因素：线宽、线厚(铜箔厚度)、容许温升。大家都知道，PCB走线越宽，载流能力越大。假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗?答案自然是否定的。请看以下来来自际权威机构提供的数据：
供的数据：
线宽的单位是：Inch(1inch=2.54cm=25.4mm)
数据来源：MIL-STD-275 Printed Wiring for Electronic Equipment
二、PCB设计铜铂厚度、线宽和电流关系
在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB 敷铜厚度的单位盎司、英寸和毫米之间的换算："在很多数据表中，PCB 的敷铜厚度常常用盎司做单位，它与英寸和毫米的转换关系如下：
1 盎司 = 0.0014 英寸 = 0.0356 毫米(mm)
2 盎司 = 0.0028 英寸 = 0.0712 毫米(mm)
盎司是重量单位，之所以可以转化为毫米是因为pcb的敷铜厚度是盎司/平方英寸"

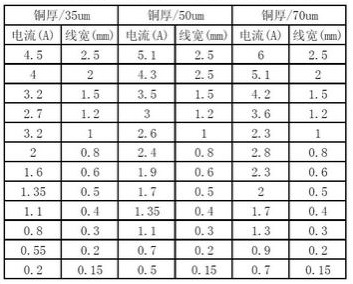

PCB设计铜铂厚度、线宽和电流关系表
