去耦电容在PCB设计中有什么用？
发表时间：2020-08-31 13:36:33 人气：4003

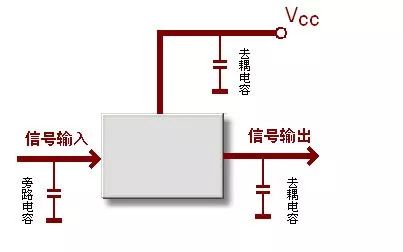

在PCB电路板中，去耦电容和旁路电容都是起到抗干扰的作用，电容所处的位置不同，称呼就不一样了。对于同一个电路来说，旁路（bypass）电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦（decoupling）电容也称退耦电容，是把输出信号的干扰作为滤除对象。去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。
在共享导体的电路中，共享电源的时候，当一个器件需要对外提供输出的时候就会同时拉低该导体的电压，产生噪声耦合到共享的电路中。在有噪声的环境中，这些电磁波会在导体内感应出电压信号，影响回路中的元件。在数位电路中，器件容易在临界位置由于干扰而产生错误的信号，从而产生错误的动作。去耦电容可以减少以上情形的发生。
去耦电容一般都安置在元件附近的电源处，以减少布线阻抗对滤波效果的影响。去耦电容多使用瓷片电容，其数值由电压信号最快上升和下降速度确定。
去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。
而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。你可以把总电源看作密云水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。实际水是来自于大楼顶上的水塔，水塔其实是一个缓冲器的作用。如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z=i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。而去耦电容可以弥补此不足。这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一。
