pcb丝印是什么及其规则

发表时间：2022-10-18 11:47:18 人气：6980

香港蓝月亮精选二四六

Pcb丝印是什么？

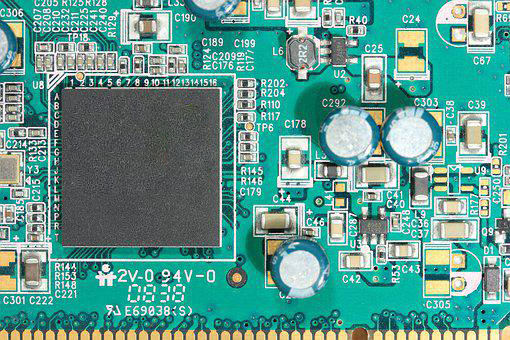

PCB丝印层是文字层，它的作用是在PCB板上制定有用的信息，方便电路安装和维护，在PCB板的上下表面打印所需的logo图案和文字代码，如作为元件编号和标称值、元件轮廓形状和制造商标志、生产日期、版本、制造商等信息，也用于标记元件值、零件编号、极性等信息。丝网印刷可以是字母、数字、文字。

Pcb丝印的范围
说到丝印工艺的全过程，它包括：安全生产、使用设备、所需材料、工艺流程和控制参数、制造工艺（原理、工作条件、丝网准备、制作网版、油墨混合、刮墨刀使用、丝印定位方法、来板检验、板刷、预烘、曝光、显影、固化）、文件和工艺审查、检验和测试项目。可以说PCB丝印的范围非常广泛。

PCB丝印规则
1、PCB上应有厂家完整的相关资料和防静电标识。
2.丝印字符遵循从左到右、自下而上的原则，方向一致。
3.极性元件的极性在丝印上标明，极性方向标记会易于识别。
4、所有元器件、安装孔、定位孔都有对应的丝印标签。为了方便成品板的安装，所有元器件、安装孔、定位孔都有对应的丝印标签。 PCB上的安装孔丝印有H1。 , H2...Hn 用于识别。

5、接插件的方向在丝印上标明。
6、PCB板名称、日期、版本号等成品板信息的丝印位置要清晰。 PCB文件上应印制板名、日期、版本号等印制板信息，位置应清晰醒目。
7、PCB上应有条码位置标记。如果PCB板空间允许，PCB上应有42*6条码丝印框，条码位置应考虑到能轻松扫描。
8.PCB光绘文件的张数是否正确，每一层都应该有正确的输出，并且应该有完整的层数输出。
9、PCB上器件的标识符必须与BOM表中的标识符相同。
10、需要上锡的器件焊盘和锡道上没有丝印，安装后器件编号不要被器件挡住。（密度高，PCB上不需要丝印的除外）为保证器件焊接的可靠，要求器件焊盘上不得有丝印；为保证锡轨的连续性，要求锡轨上不得有丝印；为方便器件的插入和维护，安装后器件位号不应被后装上的器件挡住；丝印不要压在过孔和焊盘上，以免打开阻焊窗口时，丝印部分脱落，屏幕间距大于5mil。
