浅谈单片机硬件开发的过程
发表时间：2022-03-03 09:55:55 人气：3549
在进行单片机应用系统开发时，一般先进行硬件开发，再进行软件开发。单片机的硬件开发一般可按下面几个步骤进行。
明确单片机应用系统要实现的功能
在进行单片机开发时，一定要明确开发出来的单片机应用系统需要实现什么样的功能，之后的硬件、软件设计都要围绕着单片机要实现的功能进行。
例如，要开发一个控制发光二极管亮灭的单片机应用系统，具体功能要求如下。
采用4个开关控制4只发光二极管。
按下某个开关，相应的发光二极管会发光;松开开关，发光二极管会熄灭。
同时按下4个开关，4只发光二极管都亮。
选择单片机型号
明确单片机应用系统要实现的功能后，再选择单片机的种类和型号。单片机的种类很多，如PIC系列单片机、MCS-51系列单片机等，这些单片机又有很多型号，不同型号的单片机结构和功能有所不同，编程时软件指令也有所不同。
在选择单片机型号时，一般应注意以下两点。
在功能够用的情况下，考虑性能价格比。有些型号的单片机功能强大，但相应的价格也较高，而选择单片机型号时功能足够即可，不要盲目选用功能强大的单片机。
选择自己熟悉的单片机。不同系列的单片机内部硬件结构和软件指令或多或少有些不同，而选择自己熟悉的单片机可以提高开发效率，缩短开发时间。
这里选择Atmel公司的AT89S51型号的单片机，选择的理由除了AT89S51单片机与8051单片机完全兼容(引脚数及功能相同，软件指令也相同，内部结构基本相同)外，AT89S51单片机在市场上也比较容易获得(8051已不生产)，另外AT89S51单片机内部的程序存储器采用可反复擦写的EEPROM，这样有利于反复修改程序，而8051单片机内部的程序存储器只能写一次。
设计单片机外围电路
单片机的外围电路主要有基本工作条件电路、输入电路和输出电路。根据单片机要实现的功能设计出来的单片机外围。
(1)基本工作条件电路
单片机的VCC电源引脚接+5V电源，C3、R5构成复位电路，晶振X和电容C1、C2与内部电路构成时钟电路，这些电路分别为单片机提供电源、复位信号和时钟信号，单片机即开始工作。
(2)输入电路
按键S1～S4构成输入电路。当按下某按键时，单片机相应的输入引脚为低电平;当按键弹起时，相应的输入引脚为高电平。
(3)输出电路
发光二极管VD1～VD4和电阻R1～R4构成单片机的输出电路，其中R1～R4为限流电阻，用于防止流过发光二极管的电流过大而损坏发光二极管。当单片机的某个输出引脚为低电平或高电平时，该引脚外接的发光二极管就会亮或灭。

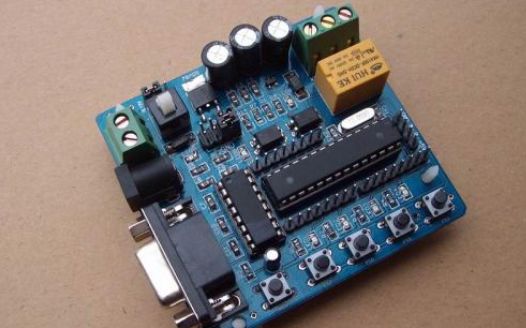

单片机外围电路设计好后，可以将这些电路做在一块电路板上，为了方便之后的单片机软件开发，可在安装单片机的位置处安装一个40引脚的插座，这样在仿真、编程时可使单片机容易插入和取出。这样制作出来的电路板常称作实验板。
