电路图符号大全
发表时间：2020-10-20 12:37:44 人气：4961

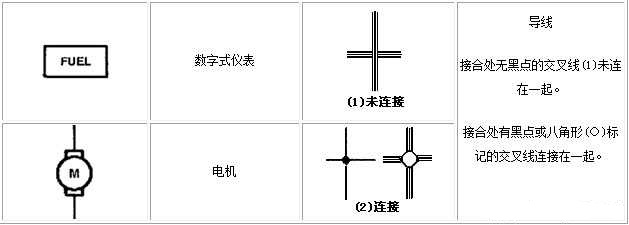

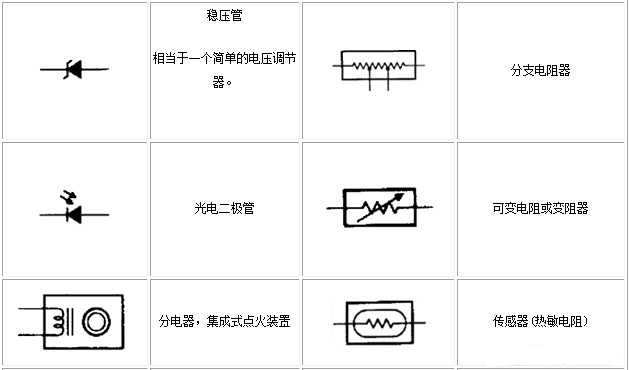

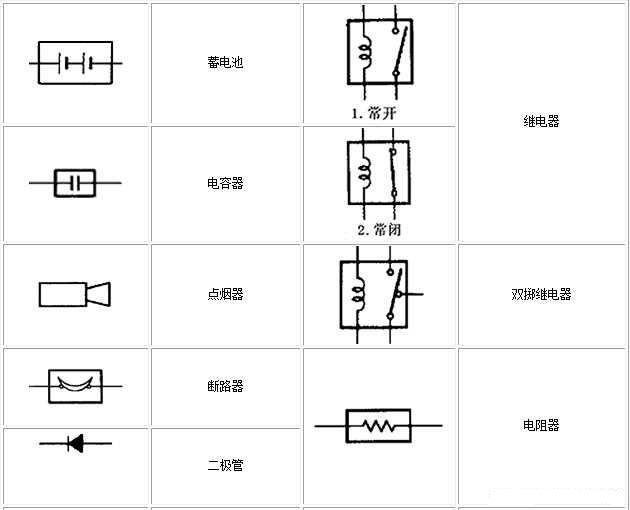

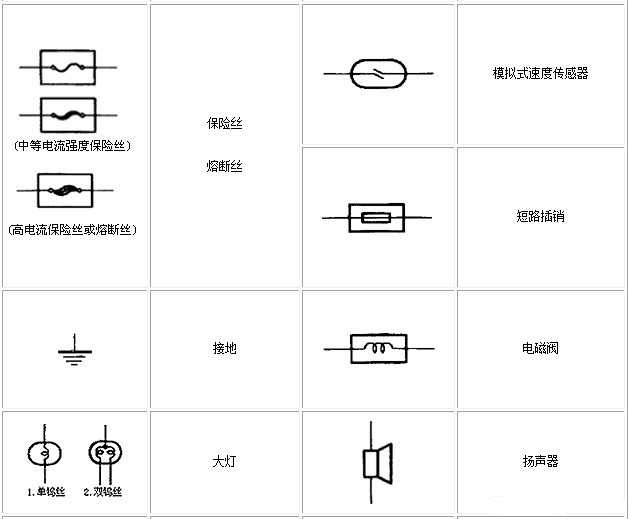

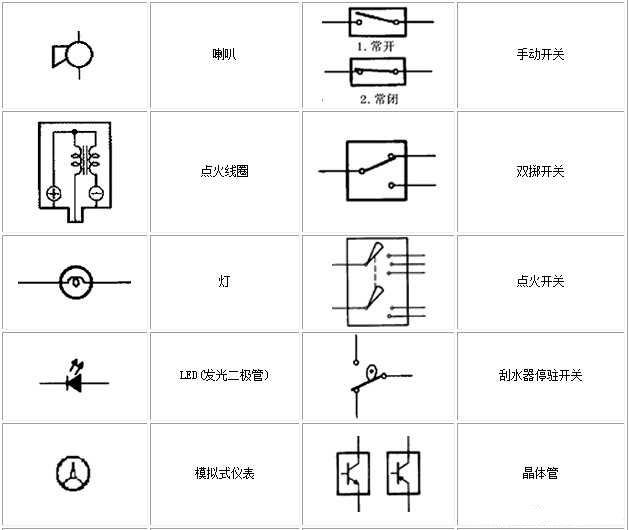

电路图符号是指用一种书画图形代表一种电子元件（比方：电容、电阻、二极管、三极管、集成电路等等）的符号，有了电路图符号我学习、演示、计划就能够轻松的在图纸上完结。
符号阐明
还有一种电路图符号是字符标明电子元件的，字符电路图符号大全如下：
AAT 电源主动投入设备
AC 沟通电
DC 直流电
FU 熔断器
G 发电机
M 电动机
HG 绿灯
HR 红灯
HW 白灯
HP 光字牌
K 继电器
KA(NZ) 电流继电器(负序零序)
KD 差动继电器
KF 亮光继电器
KH 热继电器
KM 基地继电器
KOF 出口基地继电器
KS 信号继电器
KT 时刻继电器
KV(NZ) 电压继电器(负序零序)
KP 极化继电器
KR 干簧继电器
KI 阻抗继电器
KW(NZ) 功率方向继电器(负序零序)
KM 触摸器
KA 瞬时继电器 ； 瞬时有或无继电器；沟通继电器
KV电压继电器
L 线路
QF 断路器
QS 阻离隔关
T 变压器
TA 电流互感器
TV 电压互感器
W 直流母线
YC 合闸线圈
YT 跳闸线圈
PQS 有功无功视在功率
EUI 电动势电压电流
SE 实验按钮
SR 复归按钮
f 频率
Q——电路的开关器材
FU——熔断器
FR——热继电器
KM——触摸器
KA——1、瞬时触摸继电器 2、瞬时 有或无继电器 3、沟通继电器
KT——延时 有或无继电器
SB——按钮开关 Q——电路的开关器材
FU——熔断器
KM——触摸器
KA——1、瞬时触摸继电器 2、瞬时 有或无继电器 3、沟通继电器
KT——延时 有或无继电器
SB——按钮开关
SA 改换开关
电流表 PA
电压表 PV
有功电度表 PJ
无功电度表 PJR
频率表 PF
相位表 PPA
最大需量表(负荷监控仪) PM
功率因数表 PPF
有功功率表 PW
无功功率表 PR
无功电流表 PAR
声信号 HA
光信号 HS
指示灯 HL
赤色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB
白色灯 HW
衔接片 XB
插头 XP
插座 XS
端子板 XT
电线电缆母线 W
直流母线 WB
插接式(馈电)母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力干线 WPM
照明干线 WLM
应急照明干线 WEM
滑触线 WT
合闸小母线 WCL
操控小母线 WC
信号小母线 WS
亮光小母线 WF
事端音响小母线 WFS
预告音响小母线 WPS
电压小母线 WV
事端照明小母线 WELM
避雷器 F
熔断器 FU
敏捷熔断器 FTF
下跌式熔断器 FF
限压维护器材 FV
电容器 C
电力电容器 CE
正转按钮 SBF
回转按钮 SBR
接连按钮 SBS
急迫按钮 SBE
实验按钮 SBT
复位按钮 SR
限位开关 SQ
挨近开关 SQP
手动操控开关 SH
时刻操控开关 SK
液位操控开关 SL
湿度操控开关 SM
压力操控开关 SP
速度操控开关 SS
温度操控开关辅佐开关 ST
电压表切换开关 SV
电流表切换开关 SA
整流器 U
可控硅整流器 UR
操控电路有电源的整流器 VC
变频器 UF
变流器 UC
逆变器 UI
电动机 M
异步电动机 MA
同步电动机 MS
直流电动机 MD
绕线转子感应电动机 MW
鼠笼型电动机 MC
电动阀 YM
电磁阀 YV
防火阀 YF
排烟阀 YS
电磁锁 YL
跳闸线圈 YT
合闸线圈 YC
气动施行器 YPAYA
电动施行器 YE
发热器材(电加热) FH
照明灯(发光器材) EL
空气调理器 EV
电加热器加热元件 EE
感应线圈电抗器 L
励磁线圈 LF
消弧线圈 LA
滤波电容器 LL
电阻器变阻器 R
电位器 RP
热敏电阻 RT
光敏电阻 RL
压敏电阻 RPS
接地电阻 RG
放电电阻 RD
发动变阻器 RS
频敏变阻器 RF
限流电阻器 RC
光电池热电传感器 B
压力改换器 BP
温度改换器 BT
速度改换器 BV
时刻丈量传感器 BT1BK
液位丈量传感器 BL
温度丈量传感器 BHBM
